电解电容器引起的示波器故障及修理

　　我们在修理教学示波器中发现，多数故障都出在示波器中的电解电容上。下面以J2458型和J2459型示波器为例，说明因电解电容器引起的故障和修理。
　　
　　一、示波器中电解电容器的作用
　　
　　1.供显示系统高压电源三倍压整流，以获得小电流的高压直流电。
　　
　　2．组成+300V或-40V直流电源的π形滤波器。
　　
　　3．作为Y轴放大器的第一级——例相器、扫描发生器和x轴放大器的第一级去耦电容。有些学校的示波器一学年只用一两次就搁置起来，其电容量和耐压能力会大大降低，使用时电容就容易被击穿，造成短路。在上述三种作用的电容中，显示系统三倍压整流用的五只电解电容器最容易损坏，特别是在J2458型示波器上问题尤为突出。因为这种示渡器所需的高压为1300V，变压器的输出交流电压为340V，要求电解电容耐压U=根号2E=1.414x340V=480.76V。应选用10μF/500V的电解电容器。
　　
　　二、维修要点
　　

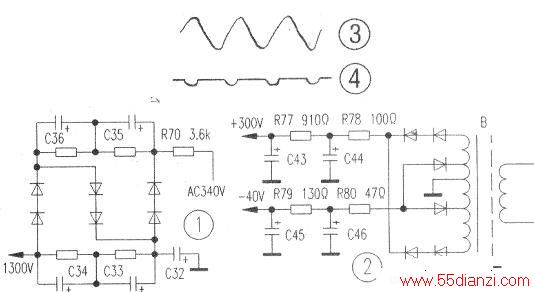

　　在图1的三倍压整流电路中，C35和C36，C33和C34是串联的，C33、C34、C35、C36与地（机壳）的绝缘层是用热缩塑制套管和二层黄蜡布构成，但黄蜡布日久或受潮之后，其绝缘能力将大大降低，以致绝缘层被击穿，此时C33、C34、C35、C36将承受960V的电压，只要其中一只被击穿，就会造成短路，导致R70(3.6kΩ)电阻冒烟现象。有时，三倍压整流管不断地受到开机时电压的冲击，只要其中有一组被击穿，也可造成R70冒烟现象。
　　
　　这五只电解电容器久置之后干涸而导致电容量不足，也会造成三倍压高压电压不足，示渡管显示波形变暗。这时应更换电容器。
　　
　　因电解电容故障引起+300V直流电源或-40V直流电源的故障，有如下情况：
　　
　　见图2，如电容C44干涸（电容量严重不足）或开路，输出直流电压会下降，而纹波电压升高。将衰减开关放到“￣＿”挡（J2458型示波器）或“～’挡（J2459型示波器），示波管屏幕上显示的试验信号将失真，如图3(J2459型示波器)所示。
　　
　　如C43、C44都千涸或开路，则电压下降幅度更大，示波管屏幕出现不规则波形，聚焦性能也变差。
　　
　　如电解电容器久置，会严重漏电，易被击穿造成短路（有时是开路）。如C44被击穿，则R78要冒烟，如C43被击穿，则R78、R77要冒烟，一般C43上的电压比C44上的电压要低几十伏，所以击穿可能性较小。
　　
　　有时因电容短路造成整流管烧毁，全波整流变成了半波整流，也会造成电压下。降，纹渡电压增大，这时屏幕显示的扫描基线呈现如图4的波形（扫描开关置于“10—IOOHz”挡，扫描微调旋钮在适当位置时），-40V直流电源故障原理相同。
