在学习avr单片机时，使用的编程工具是双龙电子的编程软件，目前的版本号为1.605。安装完该软件后，按其默认配制就可以使用了。对不能再编程的实验板要恢复其编程功能，一般资料上讲，使用串口的stk500下载编程器，在高电压下重新写入熔丝配置，才能恢复其编程功能。
因为stk500的价格十分昂贵，所以在此介绍一种新的恢复其编程功能方法。首先你要明白你用的实验板上的atmegal6芯片是什么封装，对于DIP40封装，它的XTAL1脚和GND脚分别是笫13脚和第11脚。而对于PICC44封装，则分别是第8脚和笫6脚。
此实验板是自制的51工作板，电路原理图如下图所示。
新买的AT89C51单片机芯片，不用编程就可以使用它，按下图接好线路后，接通5V电源，电路就起振了。取AT89C5l的第18脚和第20脚，18脚为AT89C5l的XTAL2脚，20脚为GND脚。

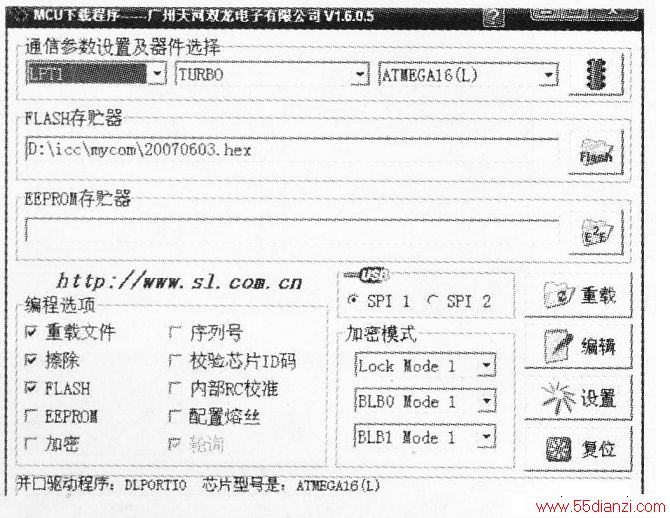

首先把AT89C51的20脚与atmegal6的GND脚连接起来，保证地线一致。AT89C51的18脚引出线与atmegal6的XTAL1脚引出线做好短接准备。给atmegal6实验板上电，AT89C51自制实用电路板上电(注意：AT89C51的18脚引出线与atmegal6的XTALI脚引出线未短接)。打开双龙电子的编程软件，界面如下图所示。

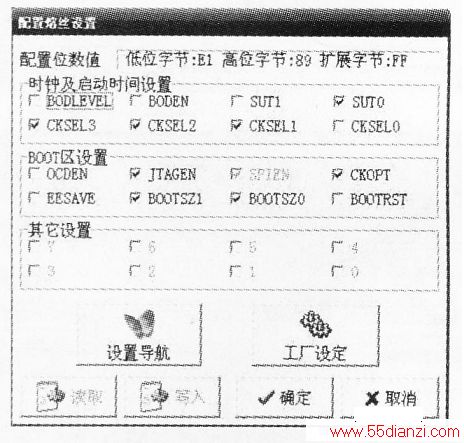

看到配置熔丝，点击可以看到下图。
注意上面的选项，SUTO，CKSEL3，CKSEL2，CKSEL1,JTAGEN,CKOPT,BOOTSZ1,BOOTSZ0必须打勾，其它的不能打勾。这时可以短接AT89C5l的18脚引出线与atmegal6的XTALI脚引出线。点击写入，可以看到写入成功的提示，把短接线断开，atmegal6实验板恢复了编程功能，又可以进行新的开发工作了。
