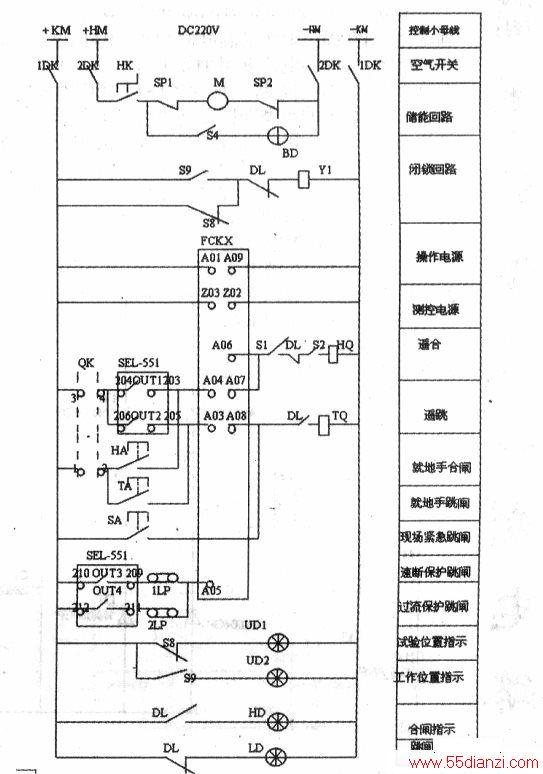

lOKV断路器在用遥控操作合闸时,下发合闸指令返回指令合闸失败。检查开关，将开关摇至试验位置就地手动试合闸试验，有时合闸成功，有时合闸失败。二次控制原理图如附图。
将开关摇至试验位置检查控制回路正常，检查合闸线圈HQ未发现异常。就地手动实验合闸成功，遥控合闸失败。检查储能回路未发现异常，而且储能指示灯点亮。检查闭锁回路，用万用表多次测试闭锁电磁铁线圈Yl、闭锁电磁铁线圈常开触点S2未发现异常。维修陷入困境。于是就地手动实验位置进行分、合闸试验还是有时合闸成功，有时合闸失败。结合图纸分析，储能正常、合闸线圈正常？闭锁电磁铁线圈也未发现问题。分析可能是回路某个接点闭合不好．难道是电磁铁磁性减弱？报着试一下的想法用一同型号闭锁电磁铁线圈更换后，在试验位置就地手动、远方遥控进行分合闸试验．多次试合闸成功。用同型号电磁铁仔细对比发现电磁铁磁性确实减弱。
在维修设备时，有肘有些元件故障率很小，但有时问题就出现在这些容易被忽视的元件上，像本例电磁铁磁性减弱，实属少见。用测试工具很难测出问题，更换元件排除是最有效的手段一。
