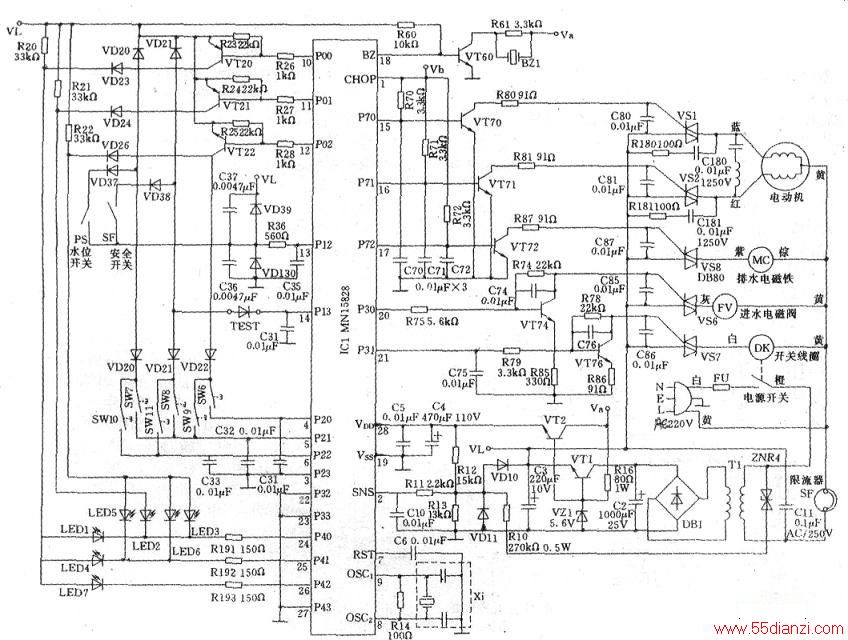

该型全自动洗衣机电路见附图所示。检查市电电压及保险管均正常，检查电源插头接触良好，电源连接线无虚焊、松脱现象，根据故障现象分析，可能是电脑板的电源电路有问题。
附图中电脑板的电源电路主要由变压器、整流二极管、滤波电容和稳压电路组成。AC220V电压经变压器T1降压为交流10V电压，经整流桥DB1整流后得到+12V直流电压。又经电容C2滤波，VZ1、VT1、VT2稳压调整，输出稳定的+5V电压，为微处理器供电。测量滤波电容C2两端电压为0V，说明降压、整流、滤波电路有问题。分别检查相关元器件，发现电源变压器T1初级绕组开路损坏。用同规格新件更换后试机，故障排除。
