长虹液晶彩电HSM35D-1MF 264电源板保护电路故障分析

长虹液晶彩电HSM35D-1MF 264电源板保护电路故障分析

点击数:7533 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   综合-其它

  此电源板的保护电路主要分:过压保护电路分主电压12.3V过压保护;LED+140V过压保护;过流保护;

  判断过压保护直接有效的办法直接断开保护电路上稳压二极管。

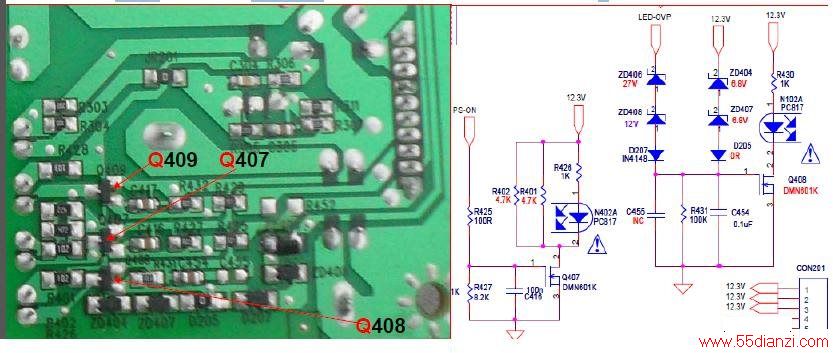

  若12.3V过压保护断开ZD407或Q408;若LED+过压保护断开ZD406或Q408,Q408同时为2路

  过压保护的控制三极管。正常工作是Q408的基极电压为0V,如果高于0.6V过压保护三极管起控。

  起控后光耦N102电流增大在U101的3脚电压升高,芯片内部比较器工作6脚停止脉冲输出。
