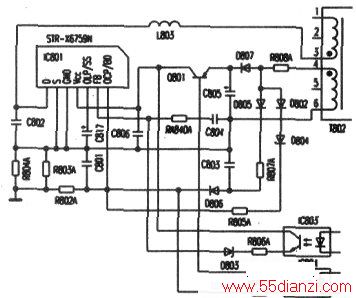

出现此故障进首先检查开关电源各输出电压，发现5V电压正常，12V和24V电压均偏低。由于主开关电源输出电压偏低，导致整机自动关机（保护）。根据故障现象分析，故障产生原因无非有三：一是12V和24V整流滤波输出电路；二是稳压控制电路：三是过流保护电路。用数字万用表检测12V和24V整流滤波电路中的D811、D821、C810、C812和D840、D841、C821、C811．没有发现有明显漏电或损坏的元件，相关电路如附图所示。接着检测稳压控制电路中的IC807、IC803、D803等元器件均正常。那么引起12V和24V输出电压偏低的原因应该是过流保护电路中的R802A、R803A、R804A、C801中的某一元件损坏。
经查，发现过流检测电阻R804A(0.3Ω/2W)变值为3Ω，导致IC801内部开关管导通时间缩短，输出电压降低。
由于手头一时没有0.3Ω电阻，便从功放板上拆下一只1Ω的装上。通电，按下开机键，瞬间能看到屏幕图像，但马上又自动关机。再次试机，故障依旧。思索片刻，难道是那只R804A电阻阻值不对引起的？后来从别处寻到一只0.3Ω的电阻，换上后开机，输出的12V和24V电压恢复正常，故障排除。
小结：通常，作为电流检测电阻，其实际阻值都很小，阻值的选取有讲究：阻值偏大时．就会引起降压增大，从而导致开关管提前截止，使输出电压下降而发生保护；阻值偏小时，又会造成开关管过流引起保护。另外，在测量阻值时要用数字万用表，因为其阻值太小，不到1Ω．用普通万用表不好掌握。
