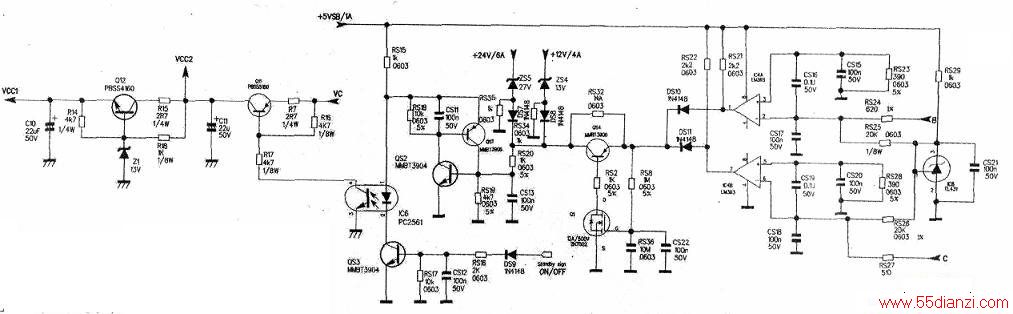

此机通电检测5V电压只有3V左右且摆动(电路见下图),强制二次开机(5v电压接至开机控制端),12V、24V电压仍然没有输出。检测输出取样IC9和相关反馈电路,及代换IC1故障现象都没有好转,维修陷入困惑。正常情况下只要一通电,5V电压就会输出,但是这台机器输出的5V电压一直在摆动,断开负载也是一样的现象,说明是由IC1组成的副电源有故障。副电源还同时输出IC2、IC3的工作电压,在正常的情况下IC2的工作电压是15V,IC3的工作电压是12V。试代换IC1,故障依旧,最后查得Q11、Z1、DB5损坏,更换后故障排除。
