该机为TB1249机芯、CPU为康佳公司掩膜的CKP1006S。在故障出现时，查得+B电压(130V)已降至36V（待机状态）：CPU(编号N601)的20脚（开/待机控制）始终为0v(开机肘应为2.85V)。从故障现象初步分析，故障可能系保护电路动作所致。该机保护由CPU控制的有：行输出过压、过流；场输出过流等。

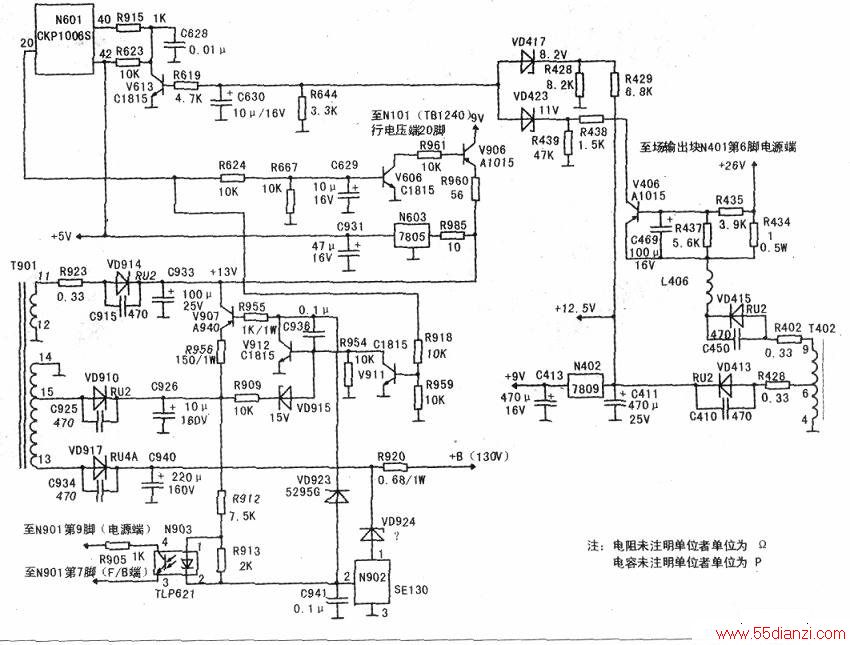

其工作原理是（见保护电路附图）：当电源输出+B电压过高时，行输出变压器T402各路输出电压升高，其⑥脚输出的+12.5V电压也不例外。
于是，稳压管VD417齐纳击穿—V613的b极为高电平-'V613饱和导通-V613的c极为低电平一经R915使CPU（40）脚（中断口保护信号输入）为低电平（正常为4.9V），CPU判定机器发生故障一使其20脚输出低电平一电源变为弱振荡待机保护状态(+B电压降至36V)。
当行输出过流或场输出过流，必然引起场输出+26V供电电压下降。当低至20V时，控制管V406的b极电压将低于二极电压0.75V以上→V406正偏饱和导通→V406的C极电压大于11V→稳压管VD423齐纳击穿→V613饱和导通一……重复上述过压保护过程，机器处于待机保护状态。
另外，电源本身也有过压、过流保护功能。当电源输出过流，使流过电源厚膜块N901(STRS6709A)②脚（内部开关管S极）电流达4.5A时，内部过流保护电路将会启动，使电源无输出。这是为了防止因电源其他负载发生短路或电源本身整流滤波电路元件击穿．而实施的过流保护。当电源输入或输出电压过高，使由开关变压器⑤脚输出、加至电源厚膜块⑧脚电压达5.1V时，内部过压保护电路将会启动，使电源停掖。但注意到不开机时电源并未停振，因此，应是CPU控制的保护电路动作！且过流（或过压）应不十分严重，否则电源会先保护。于是，断开+B电压输出端，串接一只电流表，并对地接一电压表。然后在CPU电源端42脚焊一导线接至开/待机端20脚，强行开机．发现光栅出现．但亮度很暗。电流表指针在0.3A-0.4A之间波动，电压表指针在130V-145V之间摆动，查CPU40脚果然为低电平ov。显然这是过压保护，且故障范围在电源取样、误差放大、误差信号传输或脉宽控制电路。范围在电压取样、比较放大IC．N902(SE130)、光耦器N903(TLP621)，电源厚膜块N901及它们的周边电路。
按先易后难的原则，先对N903的①脚所接电阻R912上端取样电压检测，发现电压在45V-63V之间波动。这极可能是滤波电容C926(10μF／160V)有问题，经焊下观察，发现正极已漏液结晶，用电容表检查，其容量在0,7μF~2.7μF之间变化。更换C926后试机，+B电压在130V不变，复原电路后开机，故障不再出现。
小结：当C926变质，容量下降且不稳后，使取样电压过低且不稳，并超出电源稳压自动调整范围，从而引发CPU过压保护。即出现时疏能开机，时而又不能开机或开机后叉自动关机的复杂故障。对于这种软故障，应认真分析，抓住本质，才能快速排除故障。
