TCL王牌NT21A42彩电不时黑屏,不时又有正常的图像,不时见光栅收缩闪动

TCL王牌NT21A42彩电不时黑屏,不时又有正常的图像,不时见光栅收缩闪动

点击数:7774 次   录入时间:03-04 11:39:48   整理:http://www.55dianzi.com   不稳定

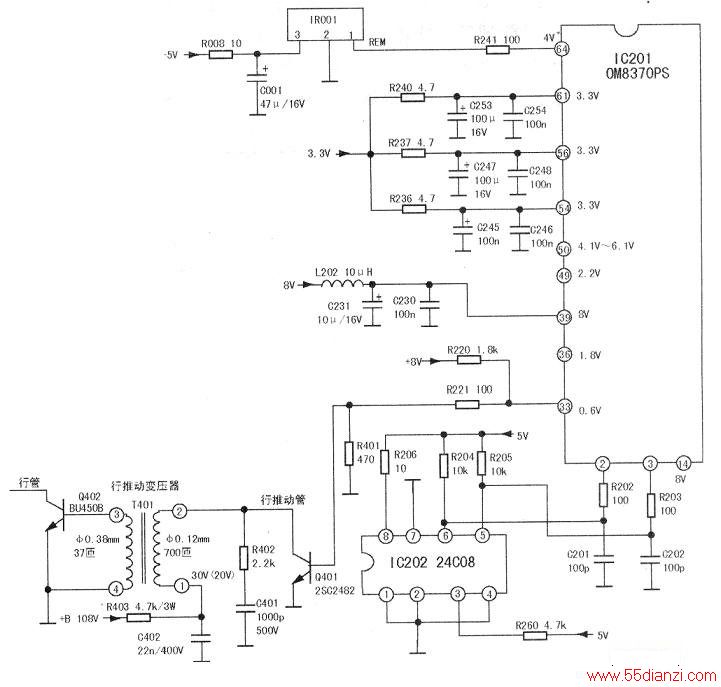

  一台TCL王牌NT21A42彩电伴音正常,不时黑屏,不时又有正常的图像,不时见光栅收缩闪动。先认为可能有元件虚焊。反复加焊无效,实测无图像时行管供电108V正常,黑屏时灯丝无光,相关电路见下图,行推动变压器初级①脚是+B 108V通过R403( 4.7kΩ/3W)电阻降压后提供行推动管Q401的c极供电。为方便观察,在初级①脚处加焊上150V直流电压表,正常图像时①脚电压为20V左右,灯丝无光时①脚电压下降为10V以下,不时又恢复到20V有正常图像。试将R403( 4.7kΩ)电阻换新,无效。测得行推动管Q401的b极正常时有激励脉冲,与灯丝无光时的脉冲幅值一样不变,只不过灯丝无光时看上去频率好像变高了,联想是否行振荡晶振X401( 12MHz)不良?但换新后依然无效。怀疑AFC线路有问题,但查后均正常。

  断开IC201 0M8370PS保护脚36脚,故障不变,说明不是保护电路引起,又怀疑OM8370PS有问题,但用同类OM8370PS代换后无效。最后估计行推动变压器初级有问题,但手头又没此部件。拆下行推动变压器,用万用表Rx1k挡测量初级、次级均未发现开路。初级阻值好像是几百欧,为了搞明白,决定拆开行推动变压器看看。

  小心拆下铁芯及绝缘层,先拆开次级线圈,实测为中0.38mm漆包线37匝。当拆开内层初级线圈时,发现有一处铜锈般的斑块,看来它不时还可通电,实测初级线圈为φ0.12mm。因锈断多处,没有计算匝数,决定用新的φ0.12mm漆包线重绕。根据经验,绕700匝左右即可。次级则用原线重绕回,次、初级绕向应一致。绕好后重装回机,试机一直正常。再测初级电阻约50Ω,与同类机型推动变压器实测阻值基本相近,再实测初级①端电压约30V,开路时初级①脚电压均上升(注:维修中应对阻值偏大的行推动变压器注意,一般情况下行推动变压器很少坏。

  因该配件难买,全部均自己重绕,原线圈完全可重新利用。下乡也可就地重绕,只要小心拆开铁芯,如果铁氧体铁芯可用烙铁加热,即可拆开。拆开绝缘,次级匝数很少,实测φ0.33mm37匝,初级实测φ0.11mm,约900匝,可边拆边绕在报纸筒上。如果断处余下匝数不多,可干脆不用(一般均在内深处霉断)。如果断处剩较多,可重焊接断处,绕时加好绝缘。重绕时用力松紧适中,手要擦干净,方向要绕对,如果方向不对,只要对换次级引线即可。
