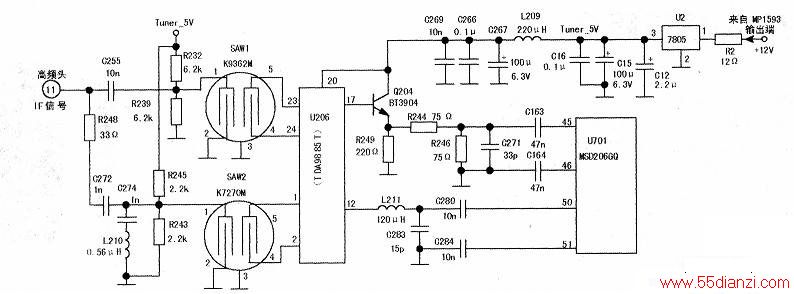

该机的ANALOGTV信号通道如下图所示。从高频头TU1的11脚’（ANA_IF端）输出的ANALOGTV全电视中频信号，分别经电容C272、C255送至声表面滤波器SAW2(K7270M)、SAW1(K9362M)的输入端①、②脚，分离出图像、伴音中频信号，然后分别送给中频信号放大及解调集成块U206(TDA9885T)的①、②脚及23、24脚。U100对输入的信号进行中频放大、AGC控制、检波等一系列处理后，图像信号从17脚输出，经Q204放大和阻抗变换及R244、R246分压，变为ATV-Vin+、ATV-Vin-信号，再分别通过电容C163，C164送给U701的ANALOGTV视频信号输入端45、46脚。伴音信号从U206的12脚输出，经过由L211、C280、C283、C284等元件构成的移相网络，将信号变为两路伴音音频信号SIFP、SIFN，送至U701的ANALOGTV音频信号输入端50、51脚。送入U701的图像及伴音信号经内部信号选择开关切换后，由U701内部的数字电路对信号作进一步的数字化处理，然后再输出图像与音频信号。
从高频头11脚（中频信号输出端）注入干扰信号，屏上没有杂波干扰；再从U701的TV视频信号输入端45脚注入干扰信号，屏上有杂波点，看来问题出在声表面滤波器或以U206为中心的中放电路中。首先检测U206的20脚Tuner_5V供电，发现电压为OVo该+5V电压是由三端稳压块U2(LM7805)提供，查其输入端+12VA电压也为OV，此电压又是由DC/DC转换块U1(MP1593DN)输出端③脚提供的。测U1的③脚电压为+12V，正常。由此判断，U1输出端至U2的输入端间有开路故障。经查U2输入限流电阻R2(12Ω)已开路，怀疑U2输出端存在短路故障。进一步检查，发现U206的20脚外接电源滤波电容C267(100μF/6.3V)已击穿。更换损坏元件后试机，故障排除。
