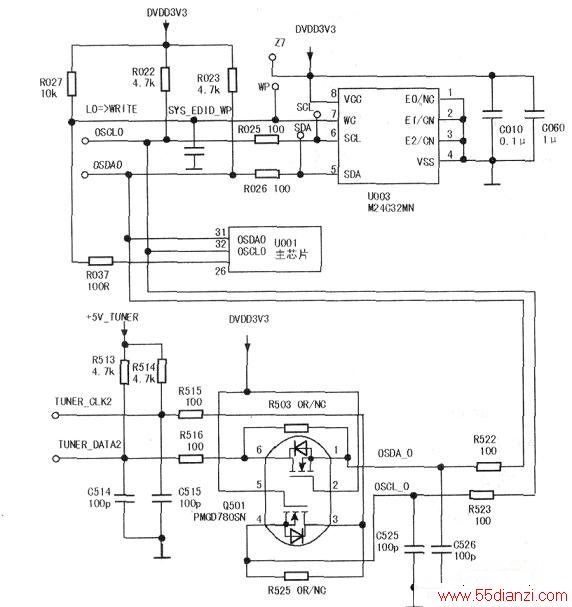

搜索与控制同时出现，可以推断调谐器与控制系统间相关联的总线信号通道有故障见下图，或调谐器相关电路有故障引起调谐器总线异常出现此故障。该机调谐器5V电压由U101(AS1117-5)输出（见下图），如果U101击穿导致12V直接接入调谐器就会使接入调谐器的总线电压升高，因为调谐器总线的偏压5V就取自U101，此5V接入Q501（内置两路N沟道MOSFET管），将控制系统输出的驱动能力由3.3V总线信号转换成驱动能力为5V的总线信号，正常时总线电压为4.5V。总线电压上升，同时也会导致调谐器供电上升，故同时出现搜索不正常，控制也不正常故障。替换U101，故障排除。注：该机使用调谐器型号07-380FI15一NA12G(F23CT-2DD-E)。
总之，当出现选台速度慢、控制异常的故障时，应查调谐器总线电压。但要强调的是，有时FLASH块程序变化也会导致搜索慢故障，此时需重新对软件刷新。
