观察此机的画中画显示正常，而主画面无图无声，只有一片纯净光栅。当由AV端输入VCD机或录象机的视频信号时，主画面声图具佳。这时将主副画面进行交换，主画面消失，仍为一片纯光栅，而画中画显示此时为录象机输入的视频信号。
该机由于具有画中画功能，故机内具备有两套完整的高频和中频通道，射频信号经过分配器均衡馈入两通道。由于画中画显示正常，说明画中画通道良好，故障只是出在主通道上。又由于输入视频信号时主画面声图正常，就可知视频处理电路、伴音功放电路正常，这就可使故障缩小到分配器电路、主通道高放和中放电路。

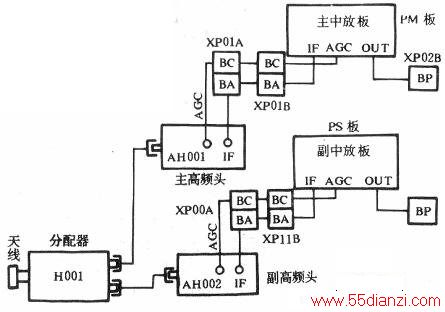

首先检查分配器电路。参见下图所示长虹C2919彩电通道方框图。由于分配器的作用是将输入电视机的射频信号均衡的馈入两通道的高频头，如果馈入到主通道的信号不正常，就会出现本例故障。故将分配器馈入到主副高频头的信号线交换，结果故障依旧，说明分配器正常。再检查高频头。因为主副高频头电路结构和外形结构完全相同，故可将两者调换位置一试，但故障依旧，说明主高频头也正常。这就可以断定问题一定出在主图象中放电路。由于画中画中放电路与主通道中放电路结构稍有不同，画中画无伴音解调电路，故不能象交换高频头一样来交换两者的中放电路，但可将画中画图象中放的输出端并接于主通道图象中放输出端一试。方法是：焊下主通道中放板（该电路板图标为PM板，是一块类似于高频头一样的独立屏蔽盒），将画中画图象中放板的输出端（图标为PS板的BP端）用一条跳线跨接于PM板的BP端。开机结果，主画面显示与画中画同一内容的图象，只是无伴音，这是由于画中画图象中放电路无伴音解调的缘故。由此可以证明故障点确实在主通道图象中放电路。
最省事的办法是将主通道图象中放电路板整体交换，但考虑到整件难购和减小维修费用，故想对其进行修理。用跳线将整件各端子焊在主板电路的反面各对应点（目的是便于对该电路的测试），通电测试各端子电压，发现高放AGC电压输出端子电压为零。测试中放集成块NQ102(TA8800A)各脚电压，大部分正常，只是②脚（高放AGC电压输出端）电压为零，24脚（AGC高频旁路电容端）电压为2.4V(正常应为5.6V)，在路测试②脚无短路现象，由于②脚电压受24脚所牵连，故重点对24脚电压降低原因进行检查。焊开20脚，测量该脚接地电容C125的对地电阻，发现其阻值在5—lok之间摆动，正常时应为无穷大，说明C125漏电无疑。由于C125为贴片元件，更换时只能用体积较大电容，好在其屏蔽盒内的空间较大．取一个体积适合，容量为0.068pF/50V的电容更换后，故障排除。
由于C125漏电，NQ102（24）脚电压降低，使得NQ102内部的高放AGC放大管饱和导通，②脚输出电压为零，这就是断电时测②脚电阻对地不为零的原因。当高放AGC电压不正常时，馈入到高频头后使其不能输出正常的电视信号而出现本例故障。
