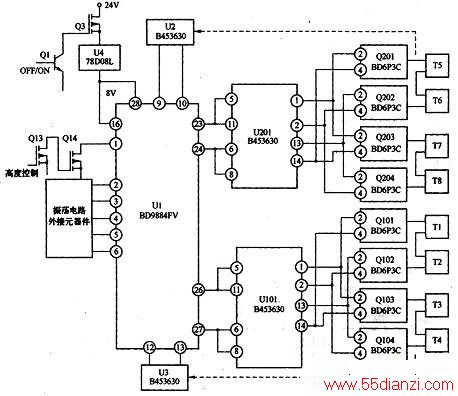

拆机，发现该机采用三星LTA320WT-L16液晶屏，试机，观察到背光灯亮一下就熄灭，估计高压板有故障。为便于维修，现绘出该机高压板有关电路图，如下图所示。
从图2中可以看出，高压板电路主要由PWM控制芯片BD9884FV，驱动电路U101 (B453630)、U201(B453630)，功率输出电路Q101～Q104、Q201～Q204(采用N沟道和P沟道组合的MOSFET功率模块BD6P3C)，高压变压器Tl～T8，过电流、过电压保护取样和比较放大电路U2 (B453630)、U3 (B453630)等电路组成。高压电路的工作状态受CPU输出的开／关机控制电压和亮度控制电压（直流电压或PWM脉冲电压）的控制。液晶彩电二次开机后，CPU输出的开／关机信号、亮度控制信号和开关电源输出的+24 V电压从插座加到高压板上。
高压板得电后，由集成块BD9884FV部分电路组成的振荡器开始工作，产生频率约100 kHz的振荡信号，经集成块内部电路直接送至调制器；与此同时，亮度控制信号也直接送往调制器。将亮度信号送往调制器对振荡脉冲进行调制的目的是改变驱动脉冲占空比，实现对输出高压的调整控制，改变背光灯亮度，最终实现液晶屏的亮度调节。振荡脉冲信号经调制电路处理后以方波脉冲的形式从U1的23、24、26、27脚输出。
U1的23、24脚输出的脉冲信号分别送往U201的⑤、11脚和⑥、⑧脚，经U201内部电路放大后从①、②、13、14脚输出至组合功率放大模块0201～0204 0在组合功率放大模块电路中，Q201、0202和Q203、Q204分别构成两组全桥架构功率输出电路。从U201的⑤、11脚和⑥、⑧脚输入的脉冲信号经组合功率放大模块Q201～Q204放大后送往变压器T5～T8，经变压器升压并变换成正弦波脉冲信号后，从变压器二次侧输出，然后通过接口电路加到液晶屏内部的背光灯上。
U1的26、27脚输出的脉冲信号分别送往Ul01的⑤、11脚和⑥、⑧脚，经Ul01、Q101—Q104处理后．由T1～T4输出，也加到背光灯上。
高压电路的过电压、过电流保护主要由U2(B453630)、U3 (B453630)等器件完成。该电路对组合功率放大模块电路中输出端（升压和变换变压器输出端）的电压和电流进行检测，当输出电路有元器件变质、开路、短路等故障导致电路出现过电流或过电压时，保护电路就会启动，并通过U2 (B453630)、U3 (B453630)等器件组成的电路将信息传送给Ul (B453630)，通过U1内部电路处理后使振荡电路停止工作。
理解以上原理后，分析故障时思路就会十分清晰。由故障现象可知，背光灯能亮一下，说明振荡电路、调制电路已工作，故障原因是功率输出电路有故障，引起电路保护。维修时，首先测量变压器T1～T8的二次绕组阻值，发现T5的阻值较大。将T5更换后，故障排除。
