此机板号为35017303，开机后电源指示灯亮绿灯，有声音无图像，黑屏。

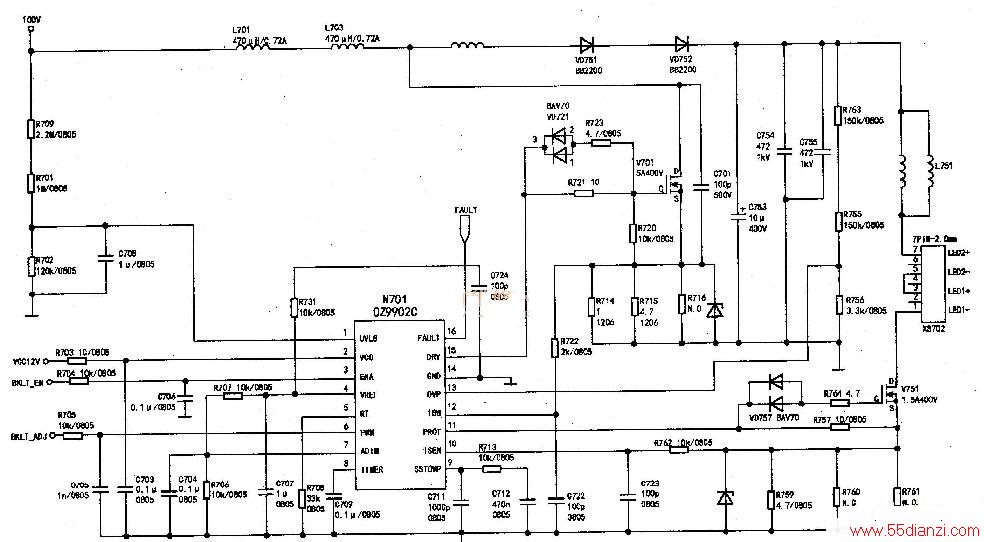

打开机壳，插上电视信源及电视插头开机，绿灯亮，有声音，屏背光灯不亮。黑屏，背光不亮不外乎两种情况：1．背光电路没工作；2．背光灯条坏。灯条损坏故障表现比较多，如开机屏一亮即灭、屏暗角，屏亮度不均等等。用数字万用表电压挡测量电压，测量C901处为300V（正常）、CW966处为12.2V（正常），背光供电电容CW953处为112V到118V不稳定（图纸标注100V）。断电，用电阻挡测量VDW961正、反向电阻正常，背光供电整流二极管VDW951正、反向电阻正常，背光升压二极管VD751正、反向电阻击穿短路。换用同型号VD751后上电试机，光栅出现。断电，合上后盖，插上信源试机，图声正常，电视修好。相关电路见下图。
在这里还要补充说明一下，二极管VD751的型号是SB2200，不能用普通二极管代换，最好用原型号的，要不然可能造成二次维修。若真找不到同型号的二极管，可用3至4个RU4Z并联代换。该故障可能是通病，都是损坏VD751。
