拆机检查背光电路板的熔丝F1、F2烧断,CON1插座的各脚电压正常,判断故障在背光板电路,测量U1~U4双开关管电压为0V,判断U1—U4双开关管或升压变压器电路有严重短路故障,逐个测量U1~U4双开关管各脚对地电阻,发现U4的对地电阻为0Ω,为U4内部击穿短路。更换U4和F1、F2后,一切恢复正常,故障排除。

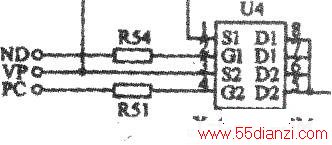

若熔丝F2完好,则重点查背光电路板的供电电压与开机电压是否正常,检查启动电路Q13、Q12、Q14、主控U5及振荡元件是否正常。相关电路图见下图所示。
