康佳LC42TS86DC液晶彩电背光一闪即灭

　　康佳LC42TS86DC型液晶彩电，开机屏幕亮一下，刚显示康佳标志，就无背光了，但伴音始终正常。该机逆变器板型号为KIP＋L190I10C1-0134008016（69）AN11-0636，主板编号为35015770。
　　
　　拆机，简单检查了一下，没发现有明显变色烧焦的元器件。将电源板翻过来观察，也没看见有虚焊的地方。仔细测量几组重要电压，12.2V电压正常；背光开启电压EN（BL/ON）、4.88V正常；背光亮度控制电压DIM（PWM/ADIM）3.0V正常；PFC电压396V正常。这几组电压正常，说明故障应该出在高压逆变部分。当然屏的灯管老化、损坏也会引起这种故障，但看屏亮的瞬间，整个屏幕亮度均匀，亮度也正常，灯管故障的可能性不大。
　　

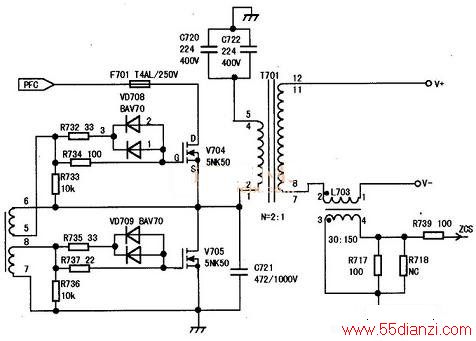

　　接下来检查高压逆变部分R732、R734、R735、R737、V704、V705、C720，全部正常。相关电路见下图。根据故障现象，怀疑是不是高压电路过压或过流保护引起。先短接背光控制集成块N701（OZ9976GN）过压保护输入端⑧脚到地，解除过压保护，故障依旧；再解除过流保护，从图2可以看出，⑨脚电压过高或过低都会保护，电压只有在一定的范围内，电路才能正常工作，所以解除⑨脚过流保护功能，不能简单将⑨脚对地短接，将R728、V703去掉后开机，故障还是没有排除。

　　
　　再检测N701电压，因为N701是整个高压部分的核心，也许问题会在相关引脚。测试电压时注意，因为这是在故障状态下测试的电压，有些引脚可能因为开机后状态不正常，随后就会因保护关闭这些引脚，因此有好几个引脚的电压都是0V→输出电压→0V这样一种状态，所以测试电压要快。OZ9976GN相关引脚功能及电压见下表。

.

　　对照OZ9976GN的资料，①、16脚的电路功能本来是对称的，电压应该相同。根据测量结果，说明至少有一个引脚有问题。用数字表测量OZ9976GN的①、16脚在路阻值，黑表笔接地，红表笔测量，①脚为2.4MΩ、16脚只有34Ω，故障应该就在这里了。
　　

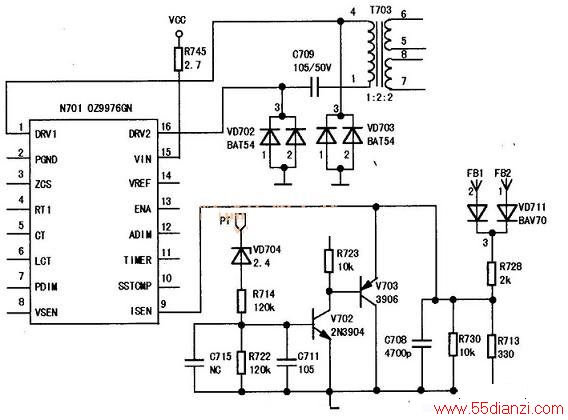

　　对照下图、16脚外只接有C709、VD702这两个元件，C709如果漏电甚至击穿，不应是这个测量结果，只可能是VD702和OZ9976GN损坏。先将VD702取下，16脚的在路阻值马上就升上去了。VD702上面印字WW1、是贴片封装的肖特基双二极管，代表型号BAT54，耐压30V，电流200mA。从废板上找一个符合条件的双二极管装上，开机一切正常。
　　
