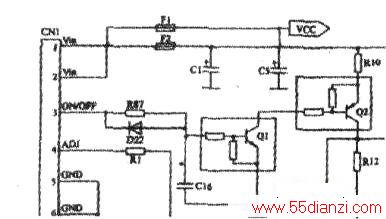

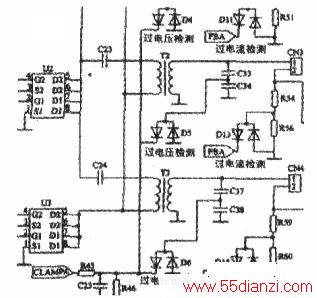

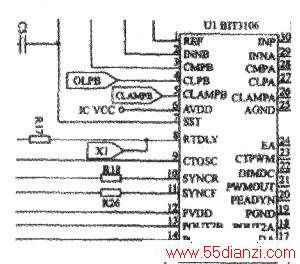

观察此机背光电路板熔丝F2熔断，应重点检查功率管与升压变压器有无损坏；若熔丝F2完好，则重点检查背光电路板的供电电压与启动电压是否正常，检查启动电路Q1与Q2、主控U圾振荡元器件是否正常。经观察背光灯不亮，拆开电视机，对背光灯逆变器电路进行检查。检测连接器CN1的①、②脚的12V供电正常，测量U1的⑥、12脚有AVDD和PVDD电压输入，但测量C5两端和全桥驱动电路U2、U3无12V电压供电，检查发现相关供电的熔丝熔断，可是测量c5两端和全桥驱动电路U2、U3对地电阻却都正常。判断是该逆变器的熔丝设置参数过小，开机的冲击电流将熔丝熔断。调正熔丝设置参数后，换上新的熔丝，一切恢复正常，故障排除。
