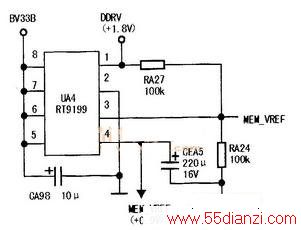

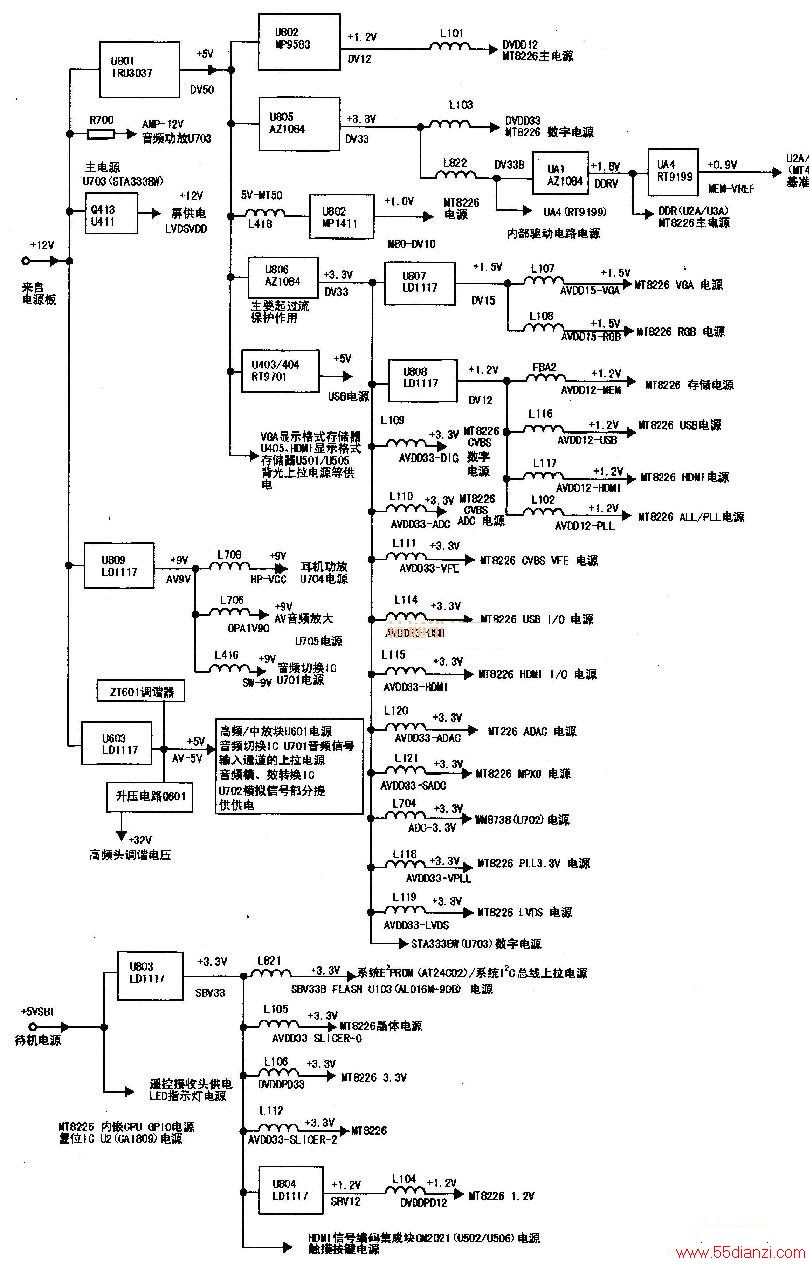

通常显示屏出现花屏是显示屏LVDS信号显示格式不对或LVDS信号部分丢失。由于该机此前未经人修理过，故不存在LVDS信号显示格式不对。接下来对LVDS信号插座J805相关脚的LVDS信号波形进行检测，结果未见有丢失。那么，还有什么原因会导致花屏呢？经仔细观察J805相关脚的LVDS信号波形，发现与正常波形有所不同。那么，又是什么原因导致LVDS信号波形畸变呢？注意到图像信号的处理要用到大量数据信息，而这些数据信息一般都存储在DDR存储器中，如果DDR损坏或工作异常，也可能导致本故障。于是，先对DDR存储器U2A、U3A （MT47H32M61BN）的供电进行检查，结果发现J2脚的MEMes VREF（基准电压）为0V（正常为＋0.9V）。根据上图供电流程可知，此电压是DDRVAMP 3V3（＋1.8V）电压经UA4（RT9199）变换获得（见下图）。对这部分电路进行检查，发现电阻RA27（100kΩ）一端疑似虚焊，重焊后开机，故障不再出现。
