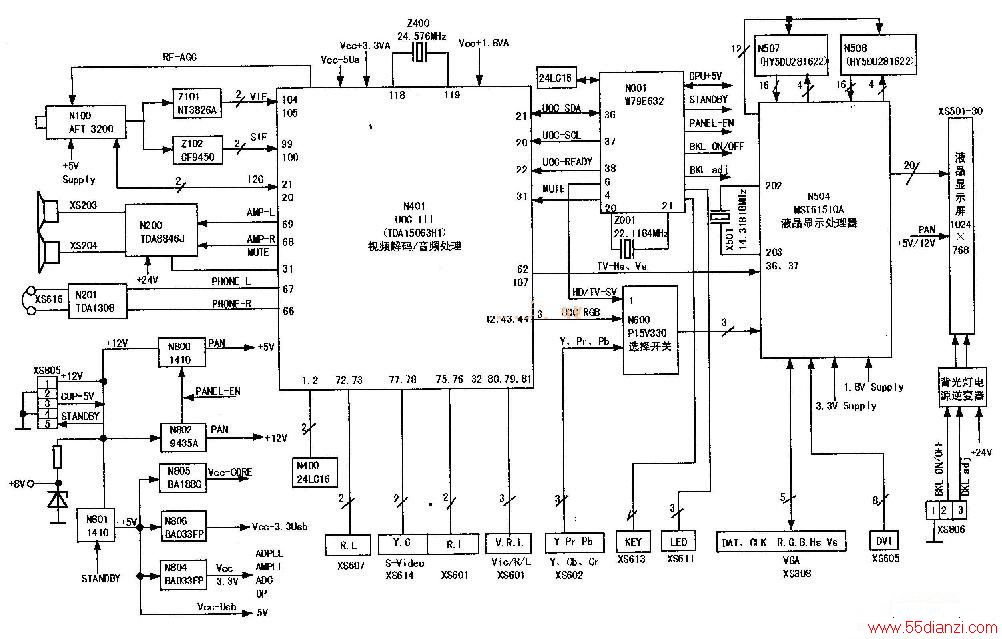

此机试机发现，屏上出现红绿蓝彩条；遥控和操作电视机面板按键均失灵。本机属于康佳AS系列，其电路组成如下图所示。
主芯片采用飞利浦第三代超级模拟音视频处理器TDA15063H1（N401），具有图像中频解调、伴音陷波、视频放大、视频识别及切换、多制式解码、同步分离等视频处理和伴音中频解调、去加重、多制式立体声解码、自动音量调节等功能；微处理器采用Winbond电子公司生产的W79E632芯片（N001），内置较大存储量的快闪程序存储器；数字视频处理控制器采用Mstar电子公司生产的MST61510A芯片（N504），在帧（缓冲）存储器HY5D281622ETP-5的配合下完成格式变换、图像增强等数字视频显示处理。
主芯片N401和数字视频处理器N504发出的使能控制信号也输送到N001的15脚。N001只有在使能信号正常的情况下，才能执行遥控或按键送来的指令。也就是说：遥控与按键失灵故障不仅与微处理器有关，还与主芯片及视频处理电路有关。首先检查N001的电源供电与复位电路，没有发现异常；代换晶振2001（22.1184MHz）后试机，故障依旧。
接下来检查N504相关电路。测量N504的3.3V\1.8V工作电压均正常，手摸N504表面无温升，但N401表面有温升。根据经验，正常时数字视频处理芯片应是有一定温升的，于是判断N504内部没有正常工作。代换N504后试机，故障排除。
