此机通电试机，除视频1、2出现花屏，其他信号输入的图像都正常，首先检查信号复合端口XS36，发现端口里面有打火的痕迹，其中一个引脚已经烧断，从检查的结果判断由于外接设备漏电造成视频端口损坏。

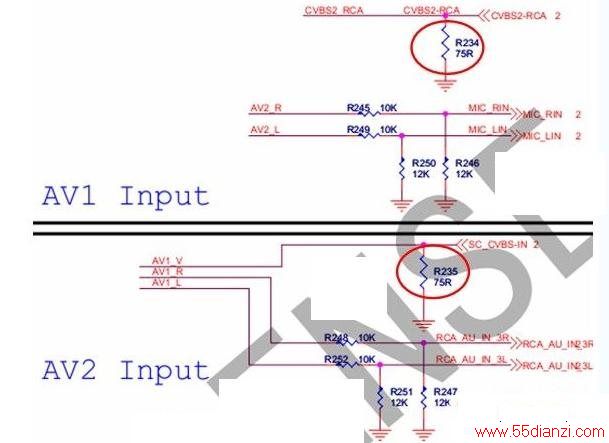

将信号复合端子拆下，检查端子外围的阻抗元件，发现电阻R234、R235（75欧姆）已经开路，其他电阻正常。更换新的信号复合端子，接入视频信号，图像还是花屏，由于视频信号经阻抗电路后直接进入主芯片N1（MST6198），判断主芯片N1已经损坏，更换后试机故障排除。一般处理过此类端子烧坏的机器，除端口元件损坏同时BGA芯片也已经损坏。
