此机开机时TCL字符(LOGO)出现花屏，TV、AV图像声音均正常，按菜单键时也会出现花屏现象。由此初步判段故障在液晶显示屏或LVDS线和数字板U9(MST9X88L解码IC)和U11（DDR）本身损坏、U9(MST9X88L解码IC)和U11（DDR）之间通讯信号传送不畅、或供电单元问题。

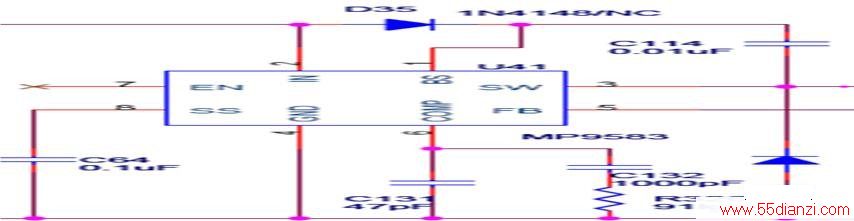

首先代换液晶显示屏和LVDS线，故障依旧。再测量U9(MST9X88L解码IC)和U11（DDR）的各供电发现U11（DDR）稳压ICU8只有1.5V输出正常时应为2.5V。测量U8供电输入端发现只有偏低。U8的输入端是由U41经过内部DC转换3脚输出5V送到U8。测量L96,L95即U41的输入电压12V正常，U41输出却只有2.5V偏低，正常为5V。
怀疑U41坏将其更换后故障不变。说明是外围元件不良引起的，测量IC各脚对地阻值，当测到C114时有漏电现象，更换后故障排除。
