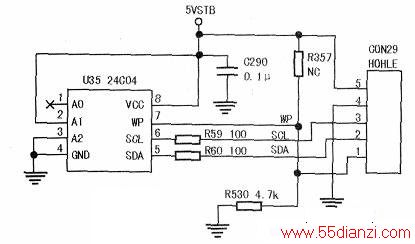

首先开机测试，发现HDMI(高清晰度多媒体接口)没有图像，切换其他信号源，图像都正常。根据信号流程和测试结果，可以初步判断问题在HDMI部分。首先检测插座，排除插座的焊接问题后，检测HDMI信号的数据流是否进入U9，发现可以看到数据信号。检测U9的工作条件，供电、振荡、复位电压都正常，测试HDMI的输入脚对地电阻也没有发现异常，于是决定更换U9。更换U9后开机测试，故障依旧。考虑到软件的问题，先后检测HDMI的DDC存储器IC (U14)和HDMI的KEY存储器IC( U35)，也没有发现异常，于是依次更换写有数据的U14和U35。在更换U35后开机测试，故障排除。相关电路如下图所示。
