TCL王牌L40M9液晶彩电开机三无，待机指示灯不亮

TCL王牌L40M9液晶彩电开机三无，待机指示灯不亮

点击数：7880 次录入时间：03-04 12:00:14 整理：http://www.55dianzi.com 三无故障

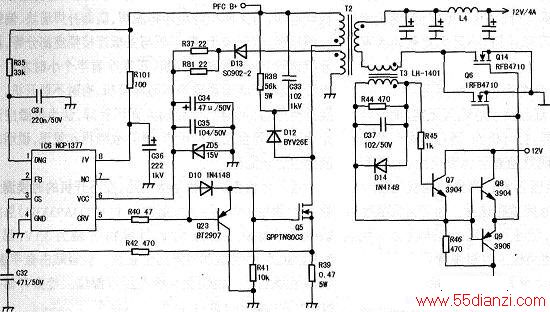

　　此机开机三无，怀疑12V开关电源有问题。首先检查IC6( NCP1377)工作状态，IC6振荡正常，但无12V直流供电。因此，进一步检查同步整流电路中T3、Q14、Q6等元器件，发现Q6击穿短路。更换Q6后，12V直流供电恢复正常，故障排除。相关电路见下图。

425566

本文关键字：指示灯 三无故障，维修资料 - 电视机 - 三无故障
