TCL王牌L40E77液晶彩电开机三无,待机指示灯不亮

TCL王牌L40E77液晶彩电开机三无,待机指示灯不亮

点击数:7432 次   录入时间:03-04 11:52:16   整理:http://www.55dianzi.com   三无故障

  此机使用的是PWL37C电源板。经多年使用,该电源的有源PFC电路和12V开关电源电路元器件易发生故障。

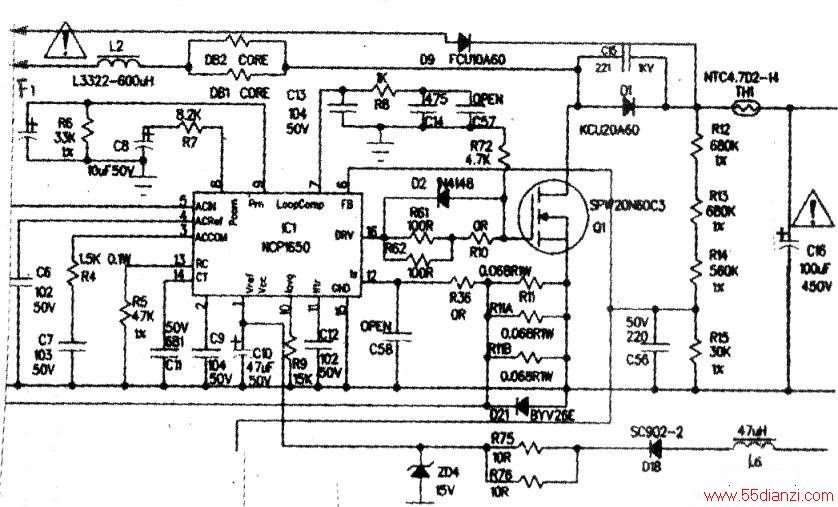

  开机后“三无”,首先检查电源保险管F1,发现已烧断,初步判断电源电路有短路故障。一般烧保险故障大多是由有源PFC电路或12V开关电源出现故障引起的。因此,先对有源PFC电路检查,发现开关管Q1已击穿,接着检查升压电感L2内部已短路,致使Ql被击穿,同时烧坏交流输入回路保险管F1。更换L2、Q1、F1后,开机一切恢复正常,故障排除。电路详见下图所示。

425785
