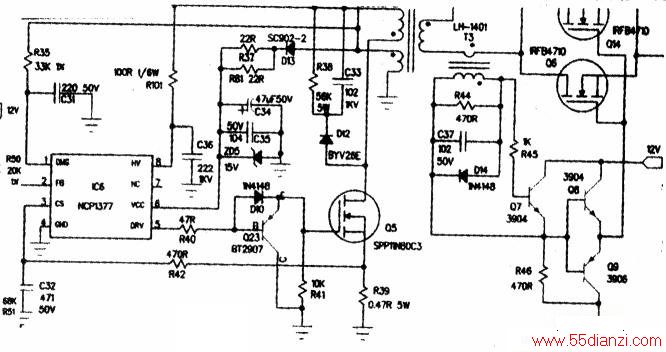

此机加电“三无”,分析是12V开关电源部分故障。首先检查开关管Q5,发现Q5已击穿损坏,随后检查IC6(NCP1377)的②脚正常,检测IC6的③脚电流环路的电阻R39时,发现R39断路,导致开关管Q5被击穿。更换R39后,一切恢复正常,故障排除。详见下图所示。
