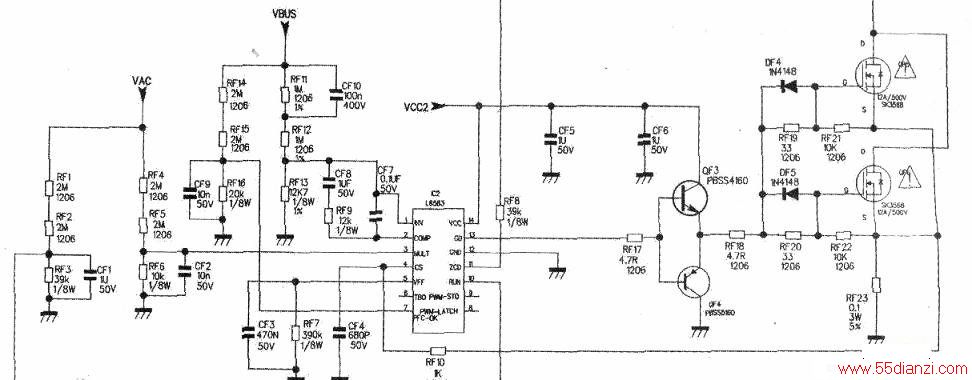

烧保险首先检查PFC电路QF5、QF6是否损坏(电路见下图),经查得BD1完好,QF5和QF6当中QF5损坏,换后试机,可一开机又烧保险,再检测刚才代换的场效应管又损坏了。因此只好回头重新检测。因QF5或QF6损坏的同时VAC电压经QF5、QF6、QF3、QF4返回到IC2,会造成IC2损坏,最后发现c5顶部有点微鼓。再重新更换QF5、QF6、IC2、c5后通电,输出电压正常。故障排除。
