海信LED42K11P液晶彩电三无灯亮

海信LED42K11P液晶彩电三无灯亮

点击数:7157 次   录入时间:03-04 11:43:57   整理:http://www.55dianzi.com   三无故障

  检测此机主板各路供电正常,总线电压正常,晶振电压正常(1.69V左右),特别注意该方案的待机开关电路特点,有5Vstb电压后,整机就上电了,只有CPU发出待机指令后才会控制电源板停止输出+12V。这样该方案出现不开机故障时无论是程序、芯片损坏了,电源板都有正常电压输出,这与以前的方案是不同的。同时该6I78方案可以很方便的通过电脑打印信息来判断机器的状态。在该案例中就是用此方法来辅助维修。下面就是详细的打印信息:

  UART_115200

  BIST0-FAIL

  BIST1-OK

  [123456789][012345678]-54

  [12345678][012345678]-44

  _nPD

  上述打印信息显示N17有故障,我们首先把N17(H5TQ1G63BFR-12C)更换掉,然后通电同时查看打印信息,详细如下页所示。

42885

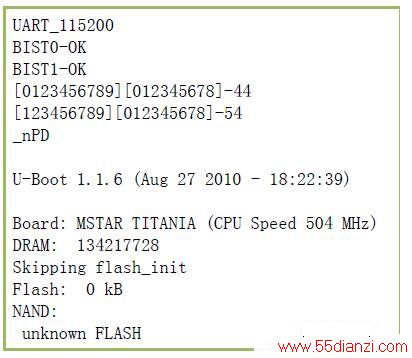

  上图所示就是更换完DDR后的打印信息,信息表明检测不到NAND FLASH,判断主芯片与NAND FLASH通信不正常,检查通信电阻发现R569电压0V,正常电压3.3V,同时检测对地阻抗为3.9K,正常在4.7M。断开R569检测FLASH一侧电阻仍然不正常,判断BGA有问题,更换后故障排除。
