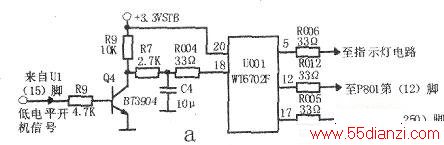

打开此机电源开关，彩电面板上的信号指示灯为红色，表明+3.3V待机电压正常，按下遥控器开机键后，面板上的六个按键指示灯能点亮，但绿色工作指示灯不亮。据此分析，有可能是按键板上微处理器UIMSP430F2111)的15脚（开，待机控制端）未发出正常开机的低电平信号或主控芯片U212未发出屏幕点亮信号及屏幕亮度控制信号。该机芯的开机过程大致是(这部分电路见下图a)：当U1接收到遥控开机指令后，其第15脚将输出一低电平脉冲信号一控制管Q4截止一c极为高电平一该高电平经R7、R004送给单片机U001(WT6702F)18脚。
于是，一方面UO01的⑤脚经R006输出开机指示灯点亮控制信号；另一方面UO01⑩脚通过R012给插座P801（12）脚送去电源板+24V主电压输出信号；同时，UO01的17脚经R005给主控芯片U212第250脚送去开机信号。此时，U212在供电、复位、时钟振荡、外接FLASH（程序存储器）及总线电压等工作条件正常的情况下，就会向背光控制电路发出屏幕点亮信号及屏幕亮度控制信号，使屏幕点亮。同时自身也对视频和音频信号进行处理，让屏幕显示图像和使扬声器发出声音。
经查，电源板输出的+3.3V待机电压、+24V电压均正常。由于电源已正常输出，因此故障可能在数字板或电源供给电路。经测量，数字板上主控芯片U212第61、83、92、216、225脚的VDDC (+1.26V)供电电压为零。
该电压是U212的内核供电，当它异常或为零时，主控芯片的屏幕点亮及屏幕亮度控制信号端就不会输出正常电平，也不能对视频和音频信号进行处，从而出现声光均无现象。

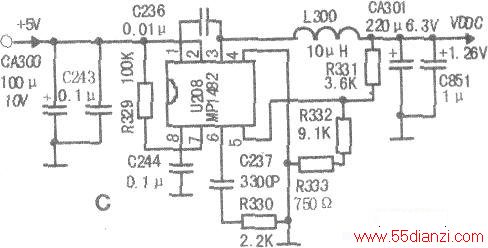

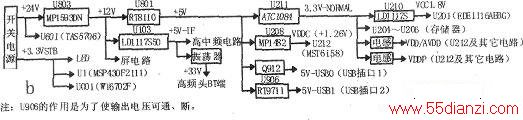

该机的供电关系见下图b，由下图b可知，+1.26V电压是由U208( MP1482)将U801( RT8110B)输出的+5V电压进行降压变换而获得的(这部分电路见图c)。经对下图c这部分电路进行检查，发现+5v输入电压正常，但无输出。经检查U208及外围元件，发现U208⑦脚（使能端）电压为零（正常约+3.6V），最后查出是使能端供电电阻R329 (100kΩ)开路，更换R329后试机，故障排除。
