该机采用34006723型二合一电源板，送给主板的只有一组12V电压，主板所需的其他电压则通过12V直流变换得到。
上电测得电源板输出电压插座XS951的①脚电压在1.5V～7.8V之间跳变，正常值应是稳定的12V。为了判断是主板引起还是电源板引起电压波动，取下排插XS951测得、12V稳定，这说明12V电压负载有问题。

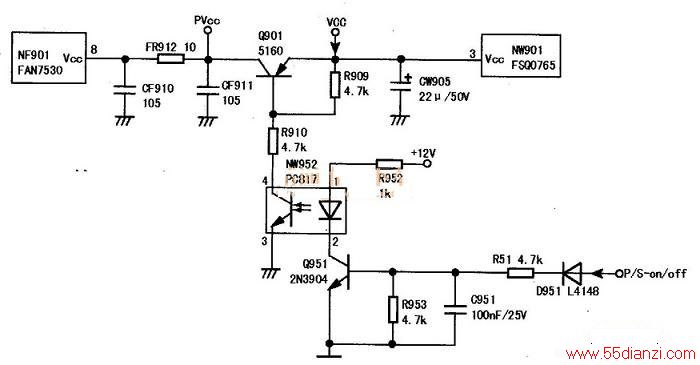

XS95的①脚是开／待机控制端，将该脚与12V间跨接一只10kΩ的电阻强制开机，12V电压还是波动，由此判定故障仍在电源板上。二次开机后，开／待机信号为高电平，Q951导通，光藕N952导通，Q901（PNP管）导通，VCC电压经过Q901的e、c极给PFC控制芯片NF901（FAN7530）供电，如下图所示。
在路测量Q901的e、c极对地电阻，Q901的c极对地电阻约为10Ω。悬空NF901的供电端⑧脚，Q901的c极对地电阻增至数千欧姆，检查Q901的c极外接元件，发现电容CF910短路，换新后故障排除。
CF910短路后，在待机时，由于Q901截止，CF910未接入VCC电路，但不影响开关电源工作状态，所示这时12V电压正常；二次开机后，Q901导通，VCC电压经Q901、RF912、CF910到地，VCC电压大幅下降，则会导致NW901（FSQ0765）供电不足，引起NW901间歇振荡，造成12V输出电压波动。
