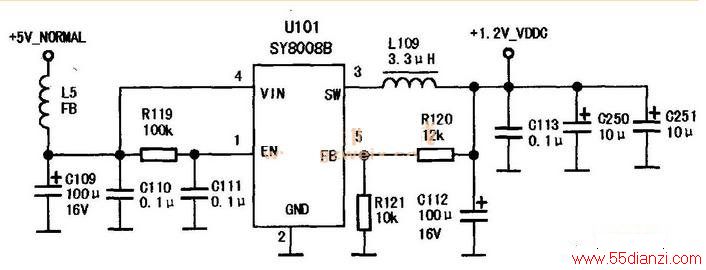

此机电源提供12V和＋5VSTANDBY（简称5VSTB）给主板供电。其中，5VSTB要给Q401组成的复位电路和U102供电，U102输出＋3.3V-Standby给FLASH（U402、S25FLO32K）和主芯片U401供电。另外，5VSTB在开／待机信号控制下经Q116转换成＋5VeeNormal，此5V经U101（SY8008B）输出＋1.2V_VDDC供主芯片内核工作所需电压，经U103形成供DDR工作所需的1.8V，经U104形成2.5V供主芯片U401等等。由此可见，指示灯亮，可以判定电源送往主板的5VSTB电压正常，U102输出3.3V正常。系统有指示灯控制信号输出，表明系统的复位电路、时钟电路在工作，但二次不开机，说明系统对FLASH和DDR等检测不成功。对这些电路检查，首先是测供电电压。测Q116输出5V正常，再测量与系统有关的DDRV和VCORE3.3V电压正常，但U101输出1.2V电压只有0.9V，显然故障与此电压偏低有关。检查U101没发现短路现象，更换U101后故障排除。相关电路见下图。
