DELL PP19L笔记本电脑开机无显示

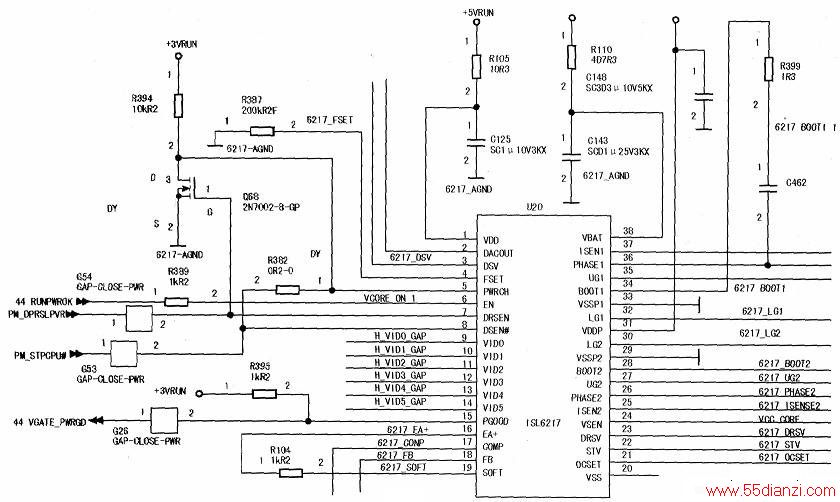

　　首先检查待机电流，到0.3A就掉电了，由此可判断为CPU无供电引起的，相关电路如下图所示。经测量ISL6217的①脚供电5V正常，⑥脚EN信号没有。

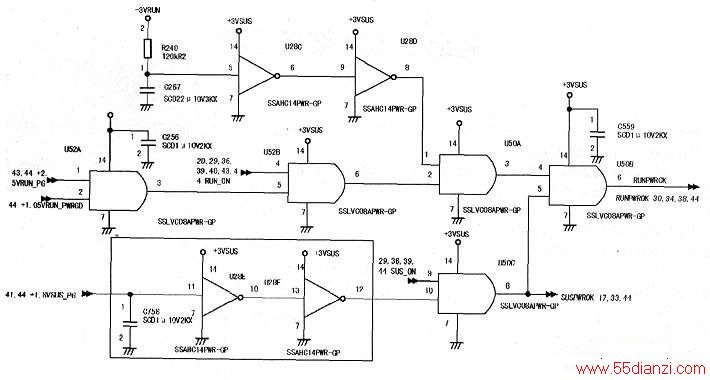

　　于是检查EN RUNPWROK信号的产生电路，如下图所示，U50的④、⑤脚都为高电平时⑥脚才会为正常的高电平，经查发现④脚电压为0V，⑤脚电压为3.3V。

　　

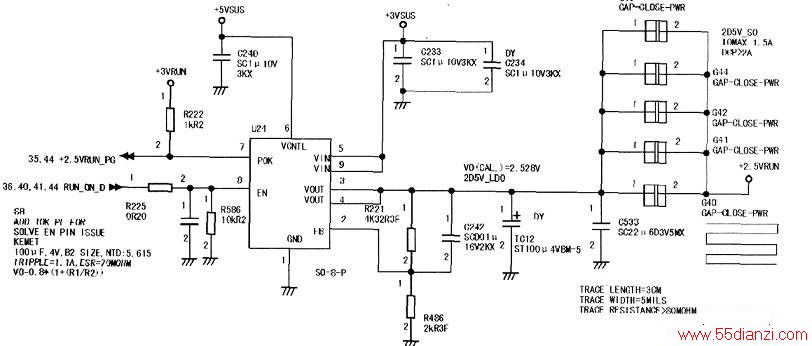

　　继续检查U50的前级，经测量U52的①脚电压为0V，②脚电压为3,3V，U52的①、②脚电压是从U24的⑦脚来的，如下图所示。如果U24没有损坏，那么其⑦脚应该为高电平，而实测它的电压为0V。再测量R222的①脚电压也为0V，但测量其对地阻值也为0，说明是+3VRUN短路了。再查发现C394短路，将其焊下后，再测量+3VRUN对地阻值恢复正常。为稳当起见，再复测R222的①脚电压，正常，而②脚没有输出电压。拆下R222测量其阻值为无穷大，换上一只1MΩ的电阻后，通电试机，故障排除。
