美的MC-SH2115 MC-SH208电磁炉不报警不加热

美的MC-SH2115 MC-SH208电磁炉不报警不加热

点击数:7798 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   厨卫设备-小家电

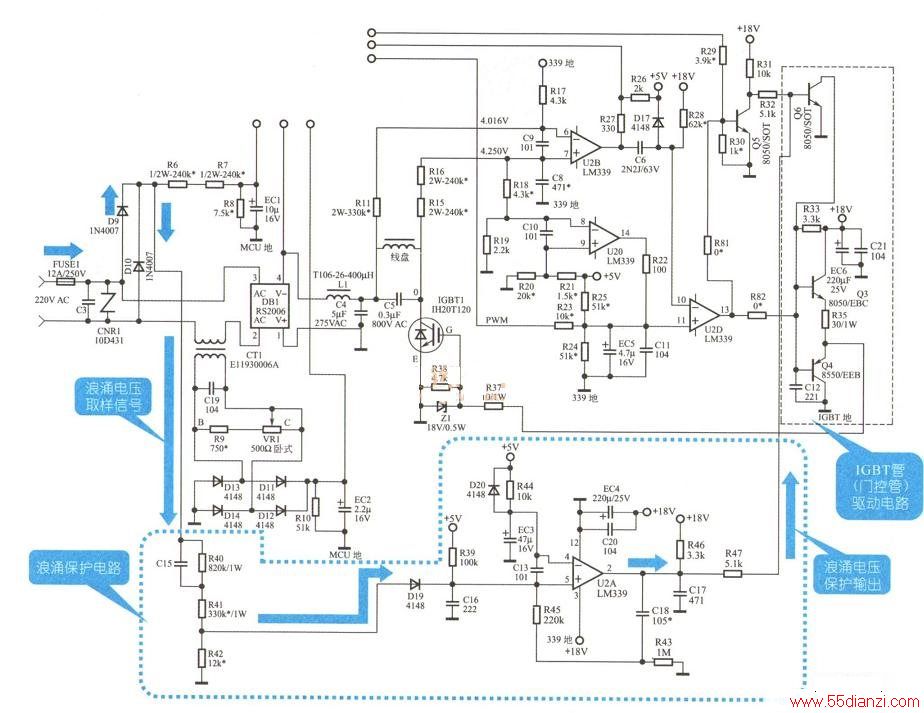

  下图为美的H208/SH2115电磁炉浪涌保护电路,该电路主要由U2LM339中A运算放大器(U2ALM339电压比较器)构成,其中④脚为基准电压,⑤脚为比较电压,②脚为输出电压端。

美的H208/SH2115电磁炉浪涌保护电路



  根据判断是由于浪涌保护电路出现故障而引起。

  当美的H208/SH2115电磁炉浪涌保护电路出现故障时,应从电压比较器U2ALM339着手进行检测。

  (1)使用偏口钳或刻刀将美的H208/SH2115电磁炉浪涌保护电路与主电路断开,断开后再将电磁炉通电,电磁炉可以正常工作,说明浪涌保护电路出现故障,此时将浪涌保护电路接通,将电磁炉处于待机状态下,使用万用表的直流挡检测U2ALM339的⑤脚的比较电压是否正常,正常情况下,可检测到3.2V的电压。

  (2)若检测U2ALM339⑤脚的比较电压正常,此时,使用万用表检测其④脚的基准电压是否正常,正常情况下可检测到4.8V的电压。

  (3)经检测该电压比较器的基准电压与比较电压均正常,此时,对其输出电压进行检测,发现其电压值偏离,正常情况下可检测到0.2V的电压。

  (4)若经检测其基准电压和比较电压均正常,但输出电压不正常,此现象说明该电压比较器损坏,需对其进行更换。

  电磁炉浪涌保护现象为短时性的暂停工作,当浪涌消失后,电磁炉即可恢复正常工作。
