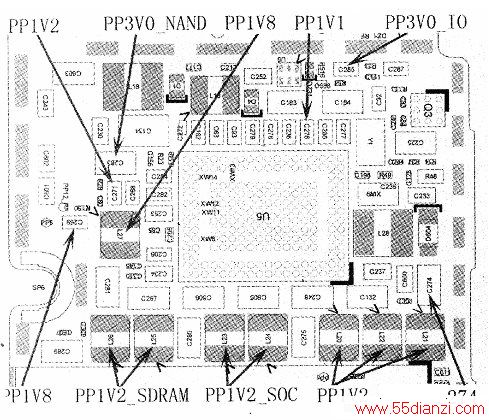

接修一台苹果iPhone 4S进水机，按常规方法处理，用洗板水清洗各排线连接器和主板，然后用红外线灯烘干，完成后加电试机，发现不能开机。根据原理，不能开机重点检查下图所示的以下一些供电电压：PP1V8（在滤波电容C269两端测量，电压为1.8V），PPIV2_SDRAM（在滤波电感L25、L26对地测量，电压为1.2V），PPIV2_SOC（在滤波电感L23.L24对地测量，电压为1.2V），PP1V2_CPU（在滤波电感L20、L21、L22对地测量，电压为1.2V），PP1V2（在滤波电容C271两端测量，电压为1.2V），PP3VO_NAND(在滤波电容C283两端测量，电压为3.OV)，PPIV8-SDRAM（在滤波电感L27对地测量，电压为1.8V），PP1V1(在滤波电容C276两端测量，电压为1.1V)，PP3VO_IO(在滤波电容C285两端测量，电压为3.0V)。经检查上述电压，发现无PP1V2_CPU的1.2V供电，断开电源，检查相关元件，发现滤波电容C274短路，将其更换后故障排除。
