LG BL40手机显示耳机模式，不能送受话

　　此手机显示耳机模式，不能送受话。更换屏后出现这个问题。
　　
　　1．小心拆开手机，取下送话器排线、显示屏排线和耳机座排线后，拆下耳机座。
　　
　　2．针对原件分析故障点，既然手机换屏前是正常的，别人拆后重装就出现这问题，是不是安装不到位或拆的时候造成人为故障？于是将所有的排线座用刷子沾乙醇仔细清洗后重装试机，故障还是不变，初步确定是硬件故障了。
　　
　　3．再次将所有排线座撬开和拆出主板分析原因。既然是耳机模式，其他手机都是通过短接或者接一个电压到耳机座某一脚排除故障。该机虽然外观上有点特别，但工作原理应是一样的。
　　

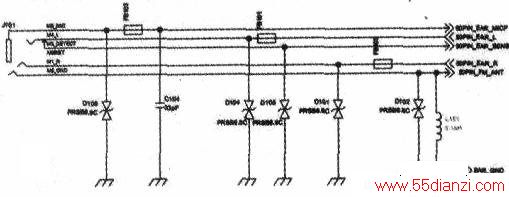

　　4．登陆维修论坛．找到了一份该机详细的原厂维修图纸。用PDF工具打开仔细查看，总结出了其耳机模式的工作原理，如下图所示：耳机座Jl01在手机未插入耳机时，其EAR_L脚和EAR_AENSE是相通的，EAR_AENSE是免提检测，当EAR_L的高电平与其相通时为机内送受话电路工作；当耳机插入肘．EAR_L脚被耳机插头顶开与EAR_AENSE脚分离，EAR_AENSE脚的高电平消失，这时手机自动切换为耳机模式，耳机座的EAR_L脚和EAR+_R脚通过耳机线送出左右声道的音频信号，EAR_MICP则是耳机送话器正极，另一个FM_ANT是手机的调频收音机外置天线，这也是有些耳机能进入收音机模式却不能收到FM调频信号的解释——因为有的耳机没有原装耳机的FM_ANT这条线。

　　
　　5．通过原理图可以看出，如果让EAR_AENSE脚上的元件和EAR_L脚上的元件进行短接测试，很快就可以判断出耳机模式故障是出在耳机座或者耳机排线还是主板上。于是将D105的一端和FB101的一端飞线短接后开机测试，手机的耳机模式故障解除，开机音乐出现，这说明该机故障就是出在耳机座这里了，往前的排线和主板连接的排线座都没问题16．打开热风枪，从耳机机座背面加热，小心将座子拆下检查，原来是与FB101相连的焊点与排线脱离了，估计是前维修者换屏时因不知道怎么拆而撬坏的。于是按照如下图所示，从FB101（电感）的左端飞线到脱落焊盘上的脚位上，装好开机测试，手机已恢复正常，插入耳机能自动切换到耳机模式，故障排除。
