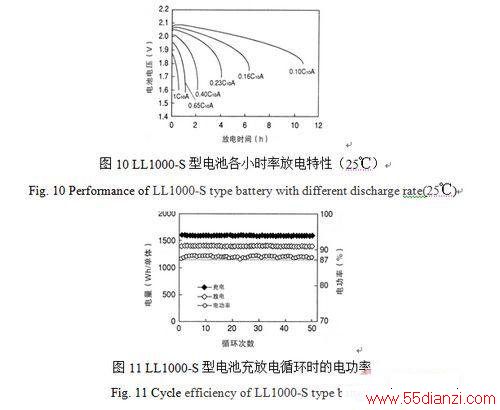

新品电池各小时率的放电特性示于图10。与传统的LL型电池相比放电性能相同。在70%放电后，以推荐的充电模式进行充电的充放电效率示于图11。新品电池充放电时的效率约为87%。
4.2 电池组

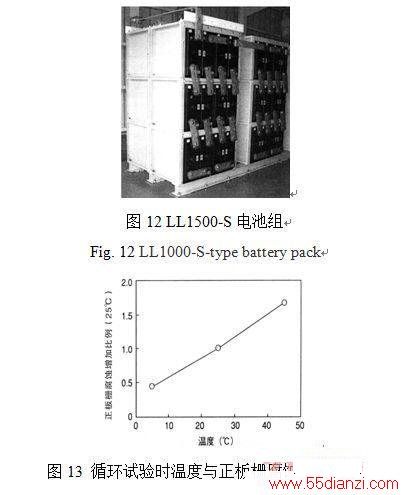

电力储备用电池组使用多只单体电池组合，一般采用框架单元。采用这一方式的LL1500-S电池组示于图12。这种情况下依据电池的位置，将在电池间产生温差。影响电池寿命性能的原因之一是正板栅腐蚀量增加及温度过高。循环寿命试验的温度与正板栅的腐蚀量的关系示于图13。

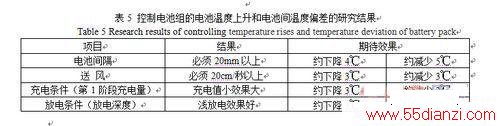

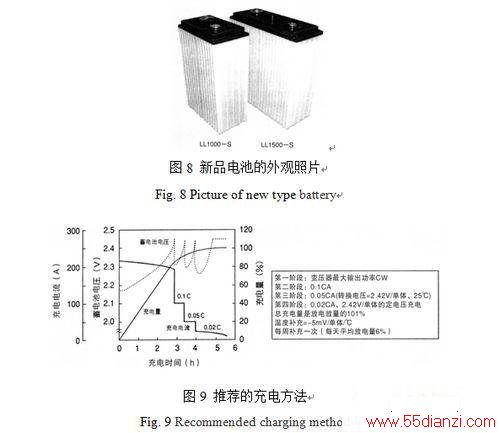

减小各电池组的温度上升及电池间的温差是电池组使用时的重点控制部分。为抑制电池组充放电时的电池温度上升和电池间温度的均衡，从采用的热传导和热流动分析的模拟试验和模拟框架电池组的实测数据进行研讨，结果列于表5。众所周知，在电池间设置间隙的框架结构为电池通风，可减小如图9所示的多级充电第1阶段充电功率，在浅放电使用时可有效地抑制温度上升，达到温度均衡。充电功率和放电深度与系统的运用条件有关，所以应改良电池间设置间隙的框架结构。通过改良框架的使用和空气流动，循环使用时的电池温度升高约可控制在7℃，电池间的平均温度可下降8℃。
使用1500Ah电池的改良框架的电池组(1个版块12只组合，每层4只，共3层)进行充放电，与使用传统框架的对比状况示于图14。电池温度平均上升为6℃，电池间的温度差约减小4℃，空气在电池间的流动为最佳化，效果显著。
5 电力储备系统的实用化试验

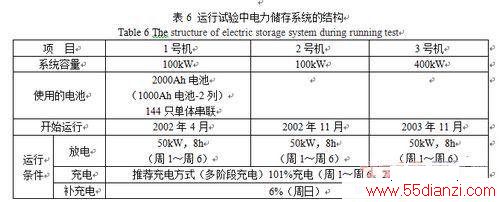

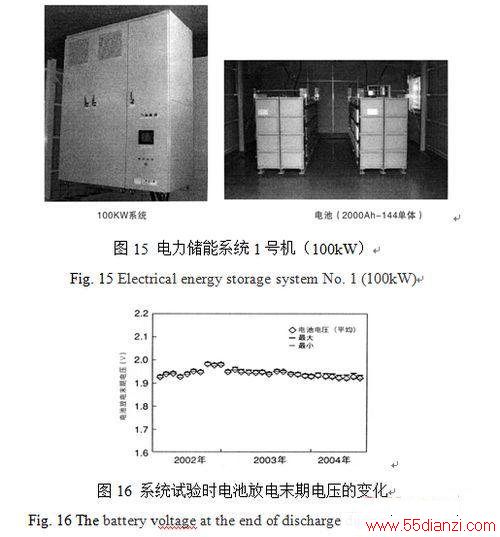

目前公司有3台电力储备装置已经在进行系统峰值运转实际规模的实用化试验。实用化试验中的储能系统的结构列于表6。1号和2号机最大功率100 kW，3号机为最大400kW的充放电系统。电池工作期最长的设备为图15所示1号机，图16为实用试验中放电末期电压状况。到目前为止该电池组已进行了2年零6个月的连续运转实验，效果良好，并未出现电池电压下降和偏差加大等现象。2号、3号机台也得到了同样的效果，试验证明电力储备系统在实用上没有问题。
6 小结
公司研制开发的长循环寿命的储能用LL-S型阀控固定型铅蓄电池有如下特点：
(1)正极板选择耐腐合金和腐蚀变形小的板栅及高密度的活性物质，负极板通过石墨添加剂的改进，提高了充电性能，同时封口部位的改良又进一步提高了电池的可靠性能，新品电池组实现了4500次循环寿命性能(25℃、70%放电量)和高达87%的充放电效率。
(2)开发研制出与电池组配套，使用时可减小电池温度上升，控制电池间温差的框架部件。
(3)经过2年零6个月电力储存系统的实用化运行试验，确认新品电池性能可靠、运行良好。
