5 MHP器件规格
表1列出了MHP30器件的规格。MHP30器件的最大额定值为36VDC/100A，在100A（@25°C）条件下的跳闸时间为5秒。该装置的工作电流为30A，初始电阻不到2mohm，低于常见双金属保护器的初始电阻（通常为3-4mohm）。

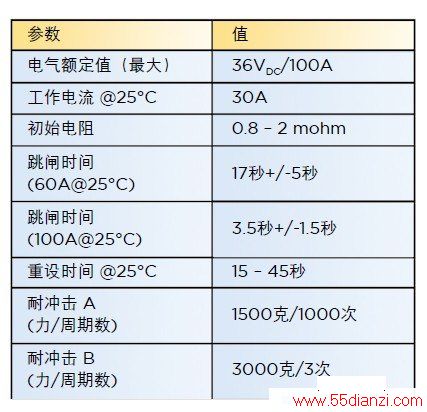

表1: MHP30 参考值
MHP30在50A条件下的跳闸时间为25秒+/-5秒。该跳闸时间长短刚好，它既可防止电池组因过度放电而出现过热条件，又不会因频繁跳闸给电动工具操作员带来不便。
在100A条件下的跳闸时间是在异常条件下（比如电动工具转子卡住）为电池组提供保护的最关键参数。在这种情况下，跳闸时间不应长于5秒，恢复时间（向工具重新供电所需的时间）不应长于30秒——该时间也是既能方便用户，又能防止电池过热的最佳选择。

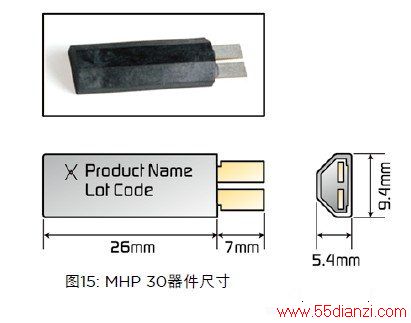

图15显示了MHP器件的形状和大小。该MHP器件的额定工作电流为30A，同等大小的常用双金属保护器的额定电流只有15A。此外，器件的一侧为扁角，适合安装在电池组的标准18毫米直径锂电池单元之间。
6 结论
外形紧凑，安装方便的MHP30器件利用PPTC器件的低电阻抑制高电流电弧放电，能在超过30VDC的额定条件下提供30A+工作电流。MHP器件能在苛刻条件下提供可复位电路保护，为电池组设计者和生产商提供了一种优化空间，节约成本，达到未来电池安全要求的有效方法。
MHP器件技术可通过配置用于各种应用，目前正在开发适用于更高电压（最高可达400VDC）和工作电流（60A）的装置。下一步设计考虑包括用于无线电动工具、电动自行车、电动速可达、轻型电动汽车、备用电源应用及非电池应用（比如电机保护）的锂电池组电池保护。
