    ESBT

    ESBT 是应用于太阳能的一种新型高电压快速开关器件,它兼顾了IGBT 和MOSFET 的优点,不仅电压耐量高于MOSFET,而且损耗小于快速IGBT器件。美高森美即将推向市场的ESBT 太阳能升压斩波器模块集成了碳化硅二极管和ESBT, 面向5千瓦至20千瓦的超高效率升压应用。其电压耐量为1200V, 集电极和射极间饱和通态电压很低 (接近1V),优化开关频率在30千赫至40千赫之间,可选择单芯片模块或双芯片模块封装。实验表明,这种功率模块比目前市场上对应的IGBT模块减少40% 的损耗。根据6千瓦的参考设计实验结果,此模块在50%至满负载之间,转换效率比最快的IGBT器件要提高至少0.6个百分点。

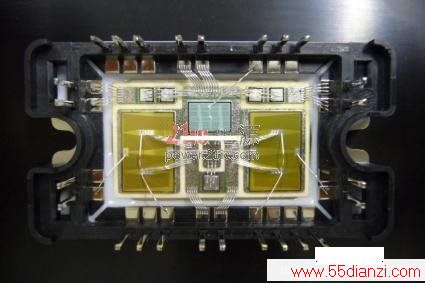

图5 : ESBT 升压斩波模块。



    图5 : ESBT 升压斩波模块。

    旁路二极管

    为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,因此在太阳能电池组件输出端的两极并联旁路二极管。一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。被遮蔽的太阳电池组件此时会发热,这就是热斑效应。这种效应能严重的破坏太阳电池。有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。

    太阳能逆变器是太阳能交流发电系统:电池板、充电控制器、逆变器和蓄电池共同组成,逆变器是一种电源转换装置,逆变器按激励方式可分为自激式振荡逆变和他激式振荡逆变。太阳能交流发电系统是由阳能电池板、充电控制器、逆变器和蓄电池共同组成;太阳能 太阳能逆变器直流发电系统则不包括逆变。逆变器是一种电源转换装置,逆变器按激励方式可分为自激式振荡逆变和他激式振荡逆变。主要功能是将蓄电池的直流电逆变成交流电。通过全桥电路,一般采用SPWM处理器经过调制、滤波、升压等,得到与照明负载频率、额定电压等相匹配的正弦交流电供系统终端用户使用。有了逆变器,就可使用直流蓄电池为电器提供交流电。

    位于太阳能逆变器前端的旁路二极管,严格来说虽然不属于逆变部分,但是作为太阳能发电设备的一部分,对于逆变器运行乃至整个系统的可靠性也至关重要。美高森美新针对此应用推出两款新产品:LX2400和SFDS1045。LX2400融入了最新的散热封装技术—CoolRUNTM工艺,无需散热器,通过10A电流时温升小于10?C。 以30年稳定运行为目标的可靠性设计保证了100uA以下漏电流,20A 的稳态电流能力,和双向抗闪电功能。其最大特点是业界最低温升。SFDS1045是新一代肖特基二极管,也是迄今为止业界最薄的旁路二极管,只有0.74mm厚度并置于玻璃封装之下,特别适合直接应用于太阳能板。

    结论

    提高转换效率和降低成本是太阳能逆变器设计的长期课题,也是工程设计人员面临的最大挑战。本文以如何设计优化的新一代太阳能功率变换系统出发,讨论了集中式太阳能逆变器的设计原则,典型拓扑结构和开关器件的选型方法。阐述了设计工程师如何运用器件,电路与系统各个层次上的新技术优化逆变器系统设计的方案。实践证明,美高森美的多个相关新产品能够从多个方面优化系统性能,为太阳能逆变器市场提供了高效,可靠,经济的系统解决方案。
