基于TMS320F2812全数字化控制的高频链逆变电源系统设计

基于TMS320F2812全数字化控制的高频链逆变电源系统设计

点击数:7974 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   不间断电源-逆变器技术
    Duty=T1PR×2sin[n]
    若比较方式控制寄存器ACTRA配置PWM1~PWM6均为高有效时,根据全桥双向电流源高频链逆变器的控制方式,VM1和VM4的控制脉冲由CMPR1控制,设变量g.jpg;若当VM1和VM4需要高频斩波时,CMPR1=T1PR-CMP;若当VM1和VM4需要一直关断时,CMPR1=0xFFFF。CMPR2,CMPR3均可以用这样的方式设置。

3 实验结果分析

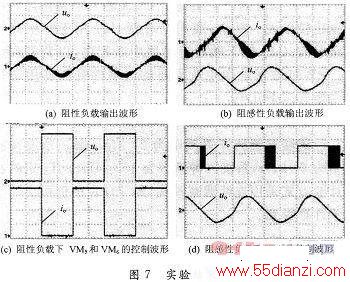

    对系统进行实验分析,实验样机参数为:输入直流电压为24 V,输出电压为220 V正弦交流电,输出额定容量为250 VA。VM1~VM4采用MOSFET,型号为IRF2807;VM5,VM6采用MOSFET,型号为IRFPF50。高频变压器的磁芯为PC40 EE42/21/20,初级绕组为8匝,采用AWG#18导线5根并绕;次级绕组为127匝,采用AWG#20导线。如图7所示。



    可以看出,在纯阻性负载的情况下,uo,io的极性相同,VM5和VM6处于工频开关状态,两个开关管一直处于互补工作状态,能量仅从输入电源流向负载。在阻感性负载时,io落后于uo,功率管VM5处于高频开关状态,实现了能量的双向流通。当逆变器带纯阻负载时,测得的逆变器的效率为83.4%。从实验结果验证了该控制策略的可行性和有效性及高效率性。

    4  结语
    本文基于TMS320F2812设计了全数字化控制的高频链逆变电源系统,主电路采用全桥双向电流源高频链逆变器拓扑结构,控制方案采取电压瞬时值反馈,控制方案简单。实验结果验证了全桥双向电流源高频链逆变电路在阻性负载和感性负载下的可行性。该逆变器能实现能量的双向流动,具有变换效率高,体积小,重量轻等优点,具有良好的应用前景。
