双级式并网逆变器的Boost电路Boost控制算法研究

双级式并网逆变器的Boost电路Boost控制算法研究

点击数:7964 次   录入时间:03-04 11:38:45   整理:http://www.55dianzi.com   不间断电源-逆变器技术


    由功率波形可知,在电压突变时P&O能够快速的跟踪到最大功率点,CVT不能找到最大功率点这是因为CVT假设最大功率点电乐近似不变为200 V,所以只能找到8000 W的功率点,而在电压突变的时候实际上最大功率点电压已经由200 V变为300 V。
    (2)改进的MPPT仿真分析

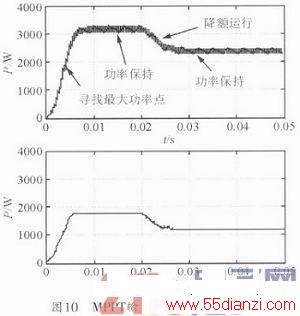

    仿真时仍然电压源设置为400 V,电阻串联10Ω,理论最大功率4000 W,假设最大功率限制输出为3000 W。则由如图10的仿真波形可知,在0~0.02s区间内,MPPT在找到3000 W的功率点时占空比Duty保持,保证3000 W的最大输出。另外,在0.02时发出降额指令要求MPPT能够反追踪功率点到2500 W且达到稳态。仿真波形可知设计的MPPT能够完成要求。



2.3 软充电仿真分析

由于开始母线电压值远小于额定电压,Boost增加占空比来加速充电;当占空比增加到最大值时,保持占空比进行充电;当母线电压接近额定值时,占空比开始减小,充电速度放慢;当母线电压达到指定电压时,占空比为0,开关管关断,Boost停止充电。

3 结束语

双级式光伏并网发电系统中,Boost电路是实现电路升压控制和MPPT控制的关键结构。本文对Boost充电技术进行了讨论,给出的软充电技术简单、有效,能够稳定的将母线电压上升到给定水平;此外,本文给出了CVT和P&O的两种MPPT算法,并讨论了MPPT在实际应用的两个实际问题,对于实际的问题进行了算法改进。通过仿真验证了本文提出的算法具有可行性,有一定的应用价值。
