自适应闭环(图9)。由VTM把讯号传送给PRM,让PRM调整分比母线。以补偿VTM的输出阻抗。自适应闭环只需要在VTM与PRM之间接上简单、非隔离的反馈电路,它的稳压精度便可达+/-1%。

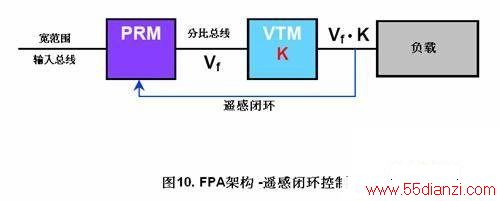

遥感闭环(图10)把负载电压反馈到PRM。这方法的稳压精度最高可达+/-0.2%,但可能需要隔离反馈环路。PRM可连接多只VTM,其中一个VTM提供反馈讯号。
分比式功率架构,未来的电源架构
尽管IBA对于低电压应用,它仍然是有效及成本低的方案,但由于IBA有其固有的局限,在结构上互相冲突,它需要妥协折冲传输损耗与转换损耗,及牺牲瞬变反应。
反观FPA及VI晶片,没有了这些局限。VI晶片是非常灵活、高效的元件,它可以用在集中式、分布式和中转母线架构,工程师可即时提升系统的表现,大大缩小系统空间,改善瞬变、散热噪声等的问题。FPA及VI晶片,将是未来电源架构及元件的典范。
