Matlab仿真结果如图5所示。图中a～d分别为电感电流iL1～iL4的纹波波形，e为iL的纹波波形，可见iL的频率为电感电流的4倍，纹波峰峰值小于电感电流的1／4，各路电感电流平均值相等，实现了输入均流，验证了上述理论分析。
7 实验结果

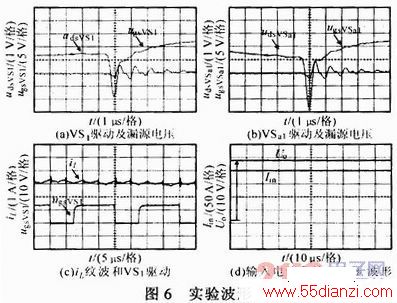

基于上述研究进行实验。制作了一台200 W实验样机，输入电压为1 V，输出电压为48 V，输入电流为200 A，开关频率50 kHz，DSP控制器采用dsPIC33FJ16GS504。实验参数如下：主开关管和箝位开关管为IPP015N04N，二极管为肖特基二极管DSSK80-0045B，箝位电容为MKP10-15μF。实验测得变换器最高效率为82．7％，满载效率为61．8％。满载实验波形如图6所示。可见，主开关管和箝位开关管在满载时均实现了零电压开通。由图6c可见，iL的频率为开关频率的4倍，与仿真和理论分析相吻合。图6d中，输入电流和输出电压波形表明变换器稳态运行良好，两者纹波峰峰值均满足能馈电子负载要求。
8 结论
理论分析和实验结果表明，输入并联输出串联有源箝位电流型半桥电路减小了变压器和电感的体积，减小了输入电流纹波，实现了输入电流恒流控制和电感电流均流，并实现了高增益和较高的效率，很好的满足了能馈电子负载对于低压大电流输入高增益变换器的要求。
