这些电路中使用的大多数外部组件均为小型、无源电阻器和电容器，成本不超过0.01美元。三个电路中成本最高的组件是硅。所有三个材料清单(BOM)的费用(如表5所示)，均收集自10000颗批发建议销售定价的美国销售渠道。正如我们所看到的那样，线性稳压器解决方案的成本远低于开关式稳压器。不幸的是，开关式稳压器要求使用一个外部电感，其费用约为0.10美元，但它所带来的效率提高和尺寸缩减值得我们为此多给钱。集成和离散线性稳压器的成本差异仅为0.06美元!单是保护功能就能证明集成线性稳压器相比离散线性稳压器的优势所在。

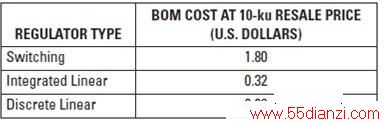

表5 BOM成本总结表
表6总结了所有三种稳压器设计的特性，帮助设计人员为某种具体应用选择最佳解决方案。
表6 24V输入5V/100mA稳压器特性
结论
有许多电源管理解决方案可供设计人员选择，但需根据具体应用需求来选择最佳的解决方案。那些能够降低能耗和节省板空间的电源管理解决方案，使设计人员让其产品具备更加差异化的特性，并在市场上表现出对用户的吸引力。相比线性电路，同步降压转换器的效率更高，板空间更节省。如果某个设计必须实现最低的成本，则可使用离散线性电路，但其性能最低，并且还存在许多潜在问题，例如：散热和缺少保护功能等。
