如何为高速ADC选择最佳的缓冲放大器

    Maxim的MAX2055、MAX2027可用作MAX12559的缓冲放大器，MAX2055是一个带宽在30~300MHz的数控可变增益放大器(图2)。

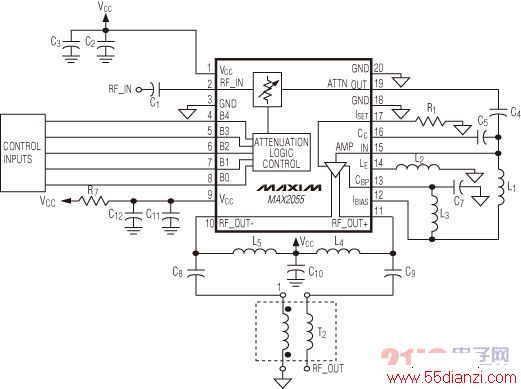

图2：MAX2055典型应用电路。

    它具有单端输入和差分输出，便于配合差分输入ADC使用，缓冲放大器内部集成了数控衰减器和高线性度放大器以及单端至差分转换器，不需要外部转换或额外的放大电路。MAX2055的内置衰减器提供23dB的衰减范围，精度为±0.2dB，可以实现动态增益调节或通道增益设定。设置在最大增益时，具有6dB的噪声系数，并且在所有增益设置下都具有+40dBm的输出三阶截点(OIP3)。1dB压缩点的最大输出功率是+24dBm，具有-76dBc的二次谐波(HD2)和-69dBc的三次谐波(HD3)。
