通常情况下，可按一只灯管8W的功率估算出总功率P，再用总功率P除以24V即可得到+24V的最大电流。
一般来说，32英寸屏装有16根灯管，42英寸屏装有20根灯管，47英寸屏装有24根灯管，按上述方法可算出+24V的最大输出电流分别为5A、7A、10A。
由于组装机中配接的是通用型信号板，而用于大屏幕液晶彩电的通用信号板需要+5V及+12V供电，这就要求电源板除输出电流足够的+24V电压外，还应有+5V及+12V电压输出。+5V及+12V的最大电流应从两个方面考虑，一是通用信号板自身的耗电，所需+5V电压的电流约为800mA，所需+12V电压的电流约为lOOmA；二是通过信号板给屏供电（即常说的上屏电压）的耗电，由于大屏幕液晶屏的上屏电压主要有5V和12V之分，经过实际测量，若为+5V供电的屏，其上屏电压电流约为550mA；若为+12V供电的屏，其上屏电压电流约为300mA。
另外，对于伴音功放电路的供电，部分通用信号板采用数字功放电路，用+24V供电；部分采用普通功放，用+12V供电。若采用+24V供电，其最大电流可考虑为1A；若为+12V供电，其最大电流可考虑为2A。
综上所述，组装大屏幕液晶彩(13)电时，选用的电源的输出电压应有+24V、+12V及+5V，且+24V电压功率应足够，+12V供电的电流应不小于2A。
2．开关电源的控制

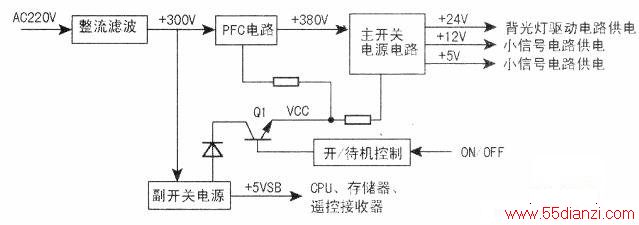

通用信号板在待机时仅需+5VSB电压，按一下“开／关”键后，通用信号板上的“PWON”端输出一个高电平信号，送往电源板，这时电源板才输出+5V、+12V及+24V电压，其工作流程如下图所示。接通电源后，副电源先工作，输出+5V电压（常称为+5VSB或+5VS），供给信号板的CPU及遥控与按键电路，此时整机进入待机状态；二次开机后，Q1导通，输出VCC电压(通常为+14V～+P20V)，供给PFC芯片及主电源PWM芯片（在许多电源中，这两块芯片合二为一），PFC电路工作，将+300V脉动直流电压升至约+380V的直流电压，主开关电源脉宽振荡器开始工作，这时才输出+5V、+12V及+24V电压，整机进入正常工作状态。目前，市面上出售的大多数开关电源均满足上述控制要求，但也有少数开关电源的控制流程与此不同，如部分开关电源的+5VSB与+5V电压取自变压器的同一绕组，且同时输出，若选用此类开关电源，则会出现二次开机困难故障。
值得一提的是，部分开关电源（主要是用在37英寸以上的大屏幕机的电源）的+12V需带上一定的负载，PFC电路及开关电源才能启动。这种电源也不宜作为组装机的电源，否则易出现二次不开机故障。
